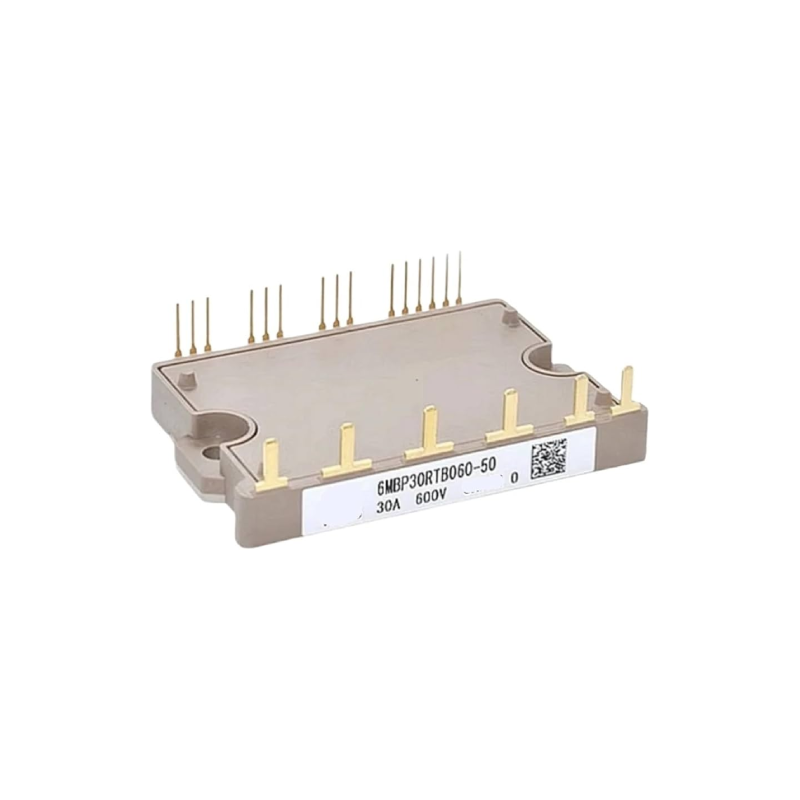

6MBP30RTB060 Fuji 600V 30A 3 Faz IGBT IPM Modül
FE48726
- Üretici
- Fujitsu Semiconductor
- Kategori
- Kılıf / Paket
- —
6MBP30RTB060 Fuji 600V 30A 3 Faz IGBT IPM Modül Hakkında
6MBP30RTB060, Fuji Electric tarafından geliştirilen, 600V sınıfında, 3 faz inverter uygulamaları için tasarlanmış entegre bir IGBT Intelligent Power Module (IPM)’dir. Modül içerisinde:
-
6 adet IGBT (3 faz köprü yapısı)
-
Dahili gate sürücü devresi
-
Kısa devre koruması (SC)
-
Aşırı akım koruması
-
Düşük gerilim kilitleme (UVLO)
-
IGBT çip aşırı sıcaklık koruması
-
Alarm çıkışı (ALM)
bulunmaktadır.
AC motor sürücüleri, inverter sistemleri, HVAC, servo sürücüler ve endüstriyel otomasyon uygulamalarında güvenle kullanılabilir. Harici optokuplör zorunluluğunu ortadan kaldıran entegre pre-driver yapısı sayesinde daha kompakt ve güvenilir tasarım imkânı sunar.
| Teknik Özellik | Değer |
|---|---|
| Model | 6MBP30RTB060 |
| Ürün Tipi | IGBT Intelligent Power Module (IPM) |
| Yapı | 3 Faz 6 IGBT Köprü |
| Maksimum DC Bus Gerilimi | 450 V |
| IGBT Kolektör-Emiter Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | 30 A |
| Tepe Kolektör Akımı | ~60 A (kısa süreli) |
| Pre-Driver Besleme | 15 V (13.5V – 16.5V) |
| PWM Giriş Seviyesi | 3V / 5V Lojik Uyumlu |
| Koruma Özellikleri | SC, OC, UV, Overheat, ALM çıkışı |
| İzolasyon | AC 2.5 kV |
| Ağırlık | ~450 g |
