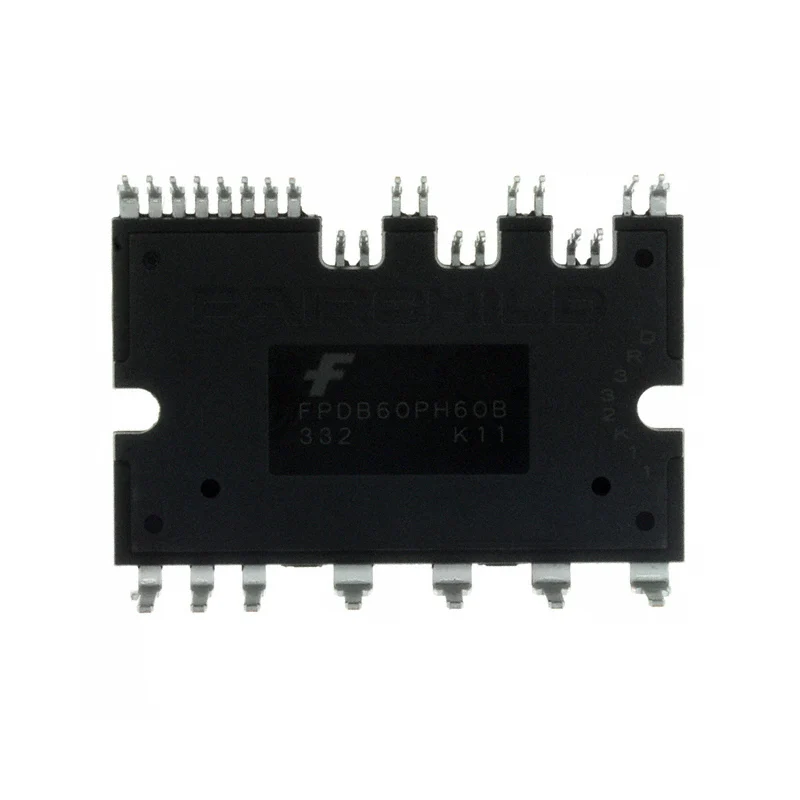

FPDB60PH60B 600V 60A PFC SPM27 Güç Modülü
FPDB60PH60B, onsemi tarafından geliştirilen, 2-fazlı bridgeless PFC (Power Factor Correction) uygulamaları için tasarlanmış SPM® 3 Serisi entegre güç modülüdür. Modül içerisinde 2 adet yüksek performanslı IGBT, optimize edilmiş gate sürücü devresi, koruma fonksiyonları, yüksek hızlı diyotlar, akım ölçümü için shunt direnç ve sıcaklık izleme için NTC termistör entegre olarak sunulur.
600V / 60A güç kapasitesi sayesinde tüketici elektroniği, medikal cihazlar ve endüstriyel güç kaynaklarında yüksek verim ve düşük EMI performansı sağlar. UVLO (düşük gerilim kilitleme), aşırı akım koruması (OCP), termal izleme ve fault çıkışı gibi yerleşik güvenlik özellikleri, harici devre ihtiyacını azaltarak tasarımı sadeleştirir.
AlN DBC substrat yapısı, çok düşük termal direnç sunar ve yüksek güç yoğunluğunda güvenilir çalışma sağlar. 3.3V / 5V logic uyumlu girişleri sayesinde modern MCU ve kontrolörlerle doğrudan kullanılabilir. Özellikle 20 kHz anahtarlama frekansı için optimize edilmiştir.
| Teknik Özellik | Değer |
|---|---|
| Ürün Kodu | FPDB60PH60B |
| Üretici | onsemi |
| Seri | PFC SPM® 3 Series |
| Topoloji | 2-Faz Bridgeless PFC |
| IGBT Yapısı | 2 × IGBT (entegre gate sürücülü) |
| Maks. Kolektör-Emiter Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | 60 A |
| Tepe Akım (Pulse) | 90 A |
| Kontrol Beslemesi (VCC) | 13.5 – 16.5 V (Tipik 15 V) |
| Giriş Sinyali | Active-HIGH, 3.3V / 5V logic uyumlu |
| Anahtarlama Frekansı | 20 kHz için optimize |
| Koruma Özellikleri | UVLO, aşırı akım, termal koruma, fault çıkışı |
| Akım Ölçümü | Dahili shunt direnç (≈2 mΩ) |
| Sıcaklık İzleme | Dahili NTC termistör |
| İzolasyon Dayanımı | 2500 Vrms / 1 dk |
| Çalışma Sıcaklığı | -40°C ~ +150°C (Junction) |
| Paket / Kılıf | SPMCA-027 / DBC Type (MODFJ) |
| Kullanım Alanları | Bridgeless PFC güç kaynakları, endüstriyel PSU, medikal güç sistemleri |
