Görseller temsilidir, tam özellikler için datasheet'e bakınız.

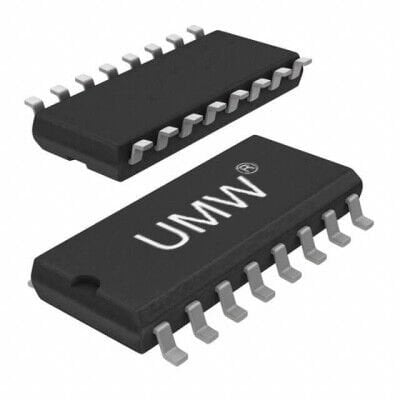

UMW UMWIRS2113STR 16-SOP (SOIC-16) Entegre Devre Hakkında
UMWIRS2113STR, 16-SOP (SOIC-16, 7.50mm) SMD kılıfta half-bridge gate driver entegresidir. Non-inverting giriş yapısına sahiptir ve IGBT ile N-kanal MOSFET sürmek için 2 bağımsız sürücü çıkışı sunar. 10V-20V besleme aralığında çalışır, 4A tepe source/sink akımı ve 700V bootstrap yüksek taraf gerilimi desteği bulunur.
UMWIRS2113STR 16-SOIC (0.295", 7.50mm Width) kılıfta üretilmiştir. Half-Bridge Gate Driver IC Non-Inverting 16-SOP
| Ürün Kodu | UMWIRS2113STR |
| DigiKey Programmable | - |
| Driven Configuration | Half-Bridge |
| Channel Type | Independent |
| Number of Drivers | 2 |
| Gate Type | IGBT, N-Channel MOSFET |
| Voltage - Supply | 10V ~ 20V |
| Logic Voltage - VIL, VIH | 6V, 9.5V |
| Current - Peak Output (Source, Sink) | 4A, 4A |
| Input Type | Non-Inverting |
| High Side Voltage - Max (Bootstrap) | 700 V |
| Rise / Fall Time (Typ) | 25ns, 17ns |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Grade | - |
| Qualification | - |
| Mounting Type | Surface Mount |
| Package / Case | 16-SOIC (0.295", 7.50mm Width) |
| Supplier Device Package | 16-SOP |
