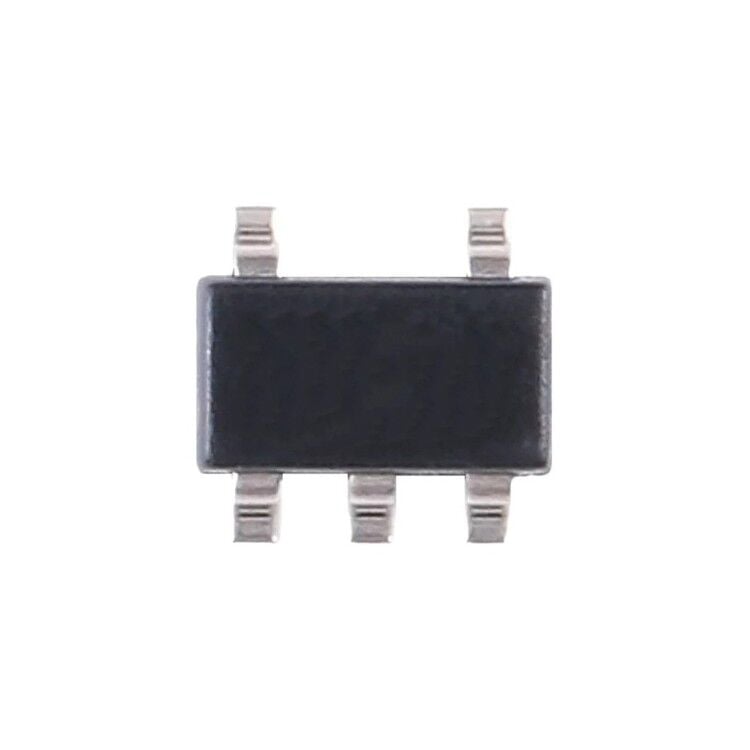

TLV62569DBVR (16AF) SOT-23-5 Entegre Devre
TLV62569DBVR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
TLV62569DBVR (16AF) SOT-23-5 Entegre Devre Hakkında
TLV62569DBVR, kompakt tasarımlar için optimize edilmiş, yüksek verimli bir senkron step-down (buck) DC-DC regülatör entegresidir. 2A’e kadar çıkış akımı sağlayabilen bu entegre, düşük RDS(on) değerlerine sahip dahili MOSFET’leri sayesinde %95’e varan verimlilik sunar. Etiket Kodu "16AF" şeklindedir.
2.5V – 5.5V giriş gerilimi aralığı ve 0.6V – VIN arasında ayarlanabilir çıkış gerilimi ile geniş bir uygulama alanına sahiptir. Hafif yüklerde otomatik olarak Power Save Mode (PSM) moduna geçerek verimliliği korur, orta ve yüksek yüklerde ise 1.5 MHz PWM anahtarlama frekansıyla kararlı çalışır.
Dahili soft-start, aşırı akım koruması, termal shutdown ve UVLO (Under Voltage Lockout) özellikleri sayesinde güvenilir bir güç çözümü sunar. SOT-23-5 (DBV) kılıfı ile minimum PCB alanı kaplar ve taşınabilir cihazlar ile yoğun kart tasarımları için idealdir.
| Kılıf | SC-74A |
|---|---|
| Montaj Tipi | Surface Mount ( SMD ) |
| Çalışma Sıcaklığı | -40°C ~ 125°C (TJ) |
| Üretici Paket/Kılıf | SOT-23-5 |
| Function | Step-Down |
| Çıkış Tipi | Adjustable |
| Çıkış Konfigürasyonu | Positive |
| Current - Output | 2A |
| Topoloji | Buck |
| Frequency - Switching | 1.5MHz |
| Synchronous Rectifier | Yes |
| Voltage - Output (Max) | 5.5V |
| Product Category | PMIC - Voltage Regulators - DC DC Switching Regulators |
| Number of Outputs | - |
| Voltage - Input (Max) | 5.5V |
| Voltage - Output (Min/Fixed) | 0.6V |
| SOT-753 | 1 |
| Voltage - Input (Min) | 2.5V |
TLV62569DBVR (16AF) Datasheet dosyasına ulaşmak için tıklayınız.
