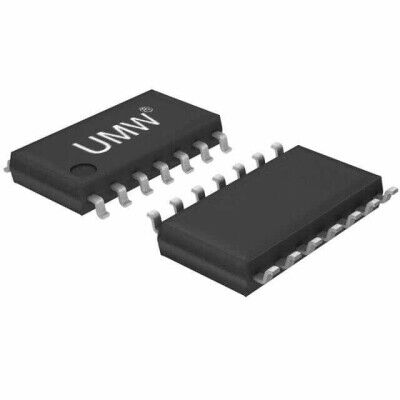

UMW UCC27714DR 14-SOIC-14-SOP Half-Bridge Gate Driver Entegre Devre
UCC27714DR
- Üretici
- UMW
- Kategori
- Kılıf / Paket
- —
UMW UCC27714DR 14-SOIC-14-SOP Half-Bridge Gate Driver Entegre Devre Hakkında
UCC27714DR, half-bridge yapı için 2 sürücülü, non-inverting girişli gate driver entegresidir. IGBT ve N-kanal MOSFET sürmek için uygundur; 10V-20V besleme aralığında çalışır ve 4A tepe source/sink çıkış akımı sunar. 14-SOIC (3.90mm) / 14-SOP SMD kılıftadır, -40°C ile 125°C aralığında çalışır.
UCC27714DR 14-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Half-Bridge Gate Driver IC Non-Inverting 14-SOP
| Ürün Kodu | UCC27714DR |
| DigiKey Programmable | - |
| Driven Configuration | Half-Bridge |
| Channel Type | Independent |
| Number of Drivers | 2 |
| Gate Type | IGBT, MOSFET (N-Channel) |
| Voltage - Supply | 10V ~ 20V |
| Logic Voltage - VIL, VIH | 0.8V, 0.8V |
| Current - Peak Output (Source, Sink) | 4A, 4A |
| Input Type | Non-Inverting |
| High Side Voltage - Max (Bootstrap) | 700 V |
| Rise / Fall Time (Typ) | 40ns, 20ns |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Grade | - |
| Qualification | - |
| Mounting Type | Surface Mount |
| Package / Case | 14-SOIC (0.154", 3.90mm Width) |
| Supplier Device Package | 14-SOP |
