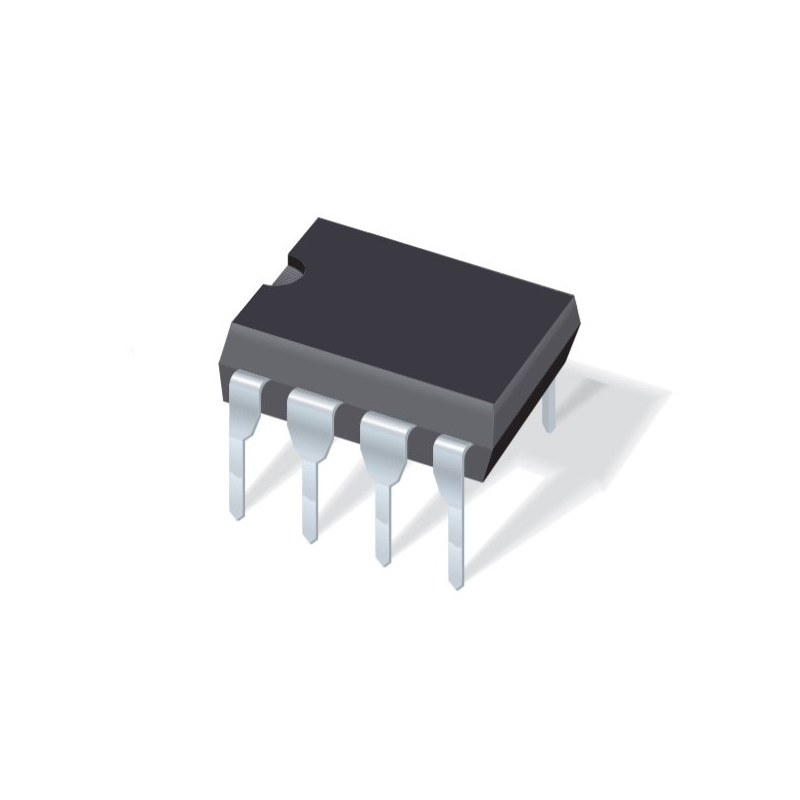

UC3845AN Current-Mode PWM Controller PDIP-8 Entegre Devre
Texas Instruments UC3845AN, sabit frekanslı akım modlu PWM denetleyici ailesi olan UCx84xA serisinin 8 pinli DIP paket versiyonudur. Off-line ve DC-DC dönüştürücü uygulamaları için tasarlanmıştır.
Devre, dahili hata kuvvetlendiricisi, akım algılama karşılaştırıcısı, osilatör ve 1 A tepe akım kapasiteli totem-pole çıkış sürücüsü içerir. Çıkış, güç MOSFET kapılarını doğrudan sürebilir.
UC3845AN'ın öne çıkan özelliği, UVLO aktifken çıkış sürücüsünün 10 mA sink kapasitesini 1,2 V altında tutabilmesidir. Bu sayede güç açılışı sırasında Miller etkisiyle oluşabilecek parazitik MOSFET iletimi engellenir. Önceki UCx84x serisinde bu değer yalnızca 0,2 mA idi.
Osilatör deşarj akımı 8,3 mA'da trimlenmiştir; bu, maksimum duty cycle programlamasında üretimden kaynaklanan sapmaları en aza indirir. UCx845A/UCx843A cihazları 8,4 V açılış / 7,6 V kapanış UVLO eşiğine sahiptir ve DC-DC dönüştürücü uygulamalarında tercih edilir.
Startup akımı 0,5 mA'nın altında tutulmuş olup yüksek gerilim DC rayından beslenen bootstrap devrelerde başlatma direncindeki güç kaybını düşürür. Çalışma akımı tipik 11 mA'dır.
Çıkış yükselmesi ve düşüşü 1 nF yük ile tipik 25 ns'dir. PWM bölümünde maksimum duty cycle %50 ile sınırlandırılmıştır; UCx844A/UCx845A ailesinin tanımlayıcı özelliğidir. Çalışma sıcaklık aralığı 0°C – 70°C'dir (UC384xA serisi).
| Parametre | Değer |
|---|---|
| Üretici | Texas Instruments |
| Seri | UCx84xA |
| Paket | PDIP-8 |
| Çalışma Sıcaklığı | 0°C – 70°C |
| Kontrol Yöntemi | Peak Current Mode (Akım Modu) |
| Maks. Anahtarlama Frekansı | 500 kHz |
| Maks. Duty Cycle (UC3845A) | %50 |
| UVLO Açılış Eşiği | 8,4 V (tipik) |
| UVLO Kapanış Eşiği | 7,6 V (tipik) |
| UVLO Sink Akımı (VCC > 5 V) | ≥ 10 mA @ < 1,2 V |
| Startup Akımı | < 0,5 mA |
| Çalışma Akımı (tipik) | 11 mA |
| Çıkış Tepe Akımı | ±1 A |
| Çıkış Rise / Fall Time (1 nF) | 25 ns tipik / 150 ns maks |
| Osilatör Deşarj Akımı | 8,3 mA (trimlenmiş, tipik) |
| Referans Çıkış Gerilimi | 5,0 V (4,9 – 5,1 V) |
| Hata Amp. Açık Döngü Kazancı | 90 dB tipik |
| Hata Amp. Birlik Kazanç Band. | 1 MHz tipik |
| Akım Algılama Maks. Giriş | 1 V (dahili sınır) |
| VCC Zener Gerilimi (25 mA) | 39 V tipik |
| Maks. VCC | 30 V |
| Pin Sayısı | 8 |
| RoHS Uyumu | Evet (NIPDAU) |
