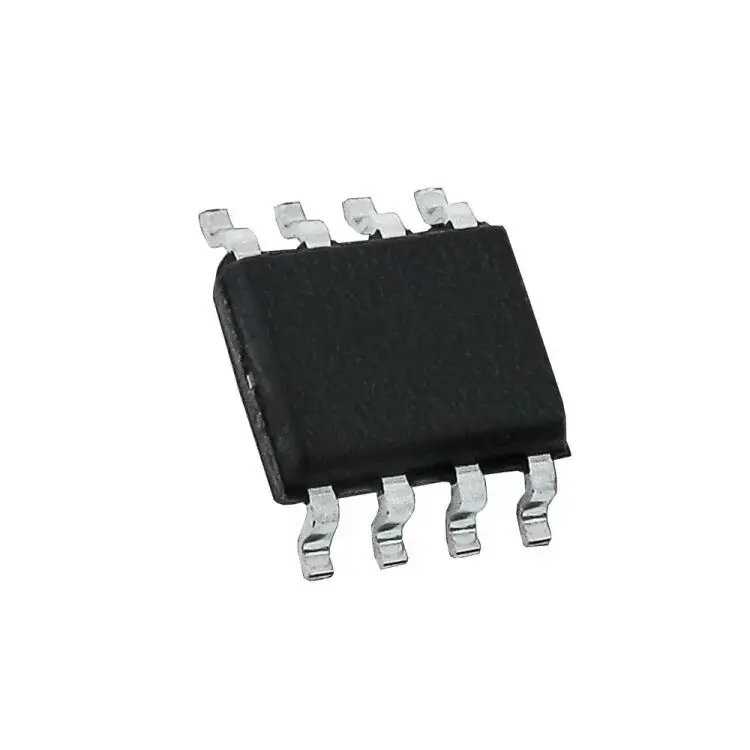

TSC200IDT (TSC200I) SO-8 SMD Amplifikatör Entegre Devre
FE48651
- Üretici
- STMicroelectronics
- Kılıf / Paket
- —
- Aile / Seri
- TSC200I
TSC200IDT (TSC200I) SO-8 SMD Amplifikatör Entegre Devre Hakkında
TSC200IDT, yüksek gerilimli sistemlerde yüksek taraf (high-side) ve düşük taraf (low-side) akım ölçümü için tasarlanmış hassas bir current sense amplifier entegresidir. Geniş -16V ile +80V common-mode gerilim aralığı sayesinde, besleme geriliminden bağımsız olarak shunt direnç üzerinden geçen akımı güvenilir biçimde algılayabilir.
Entegre 20 V/V sabit kazançlı yükselteci, analog ölçüm çıkışı üretirken; dahili open-drain karşılaştırıcı (comparator), latch özelliği ve 0.6V referans gerilimi ile aşırı akım koruma uygulamalarını kolaylaştırır. Telekom, endüstriyel otomasyon, güç elektroniği ve test-ölçüm sistemlerinde yaygın olarak tercih edilir.

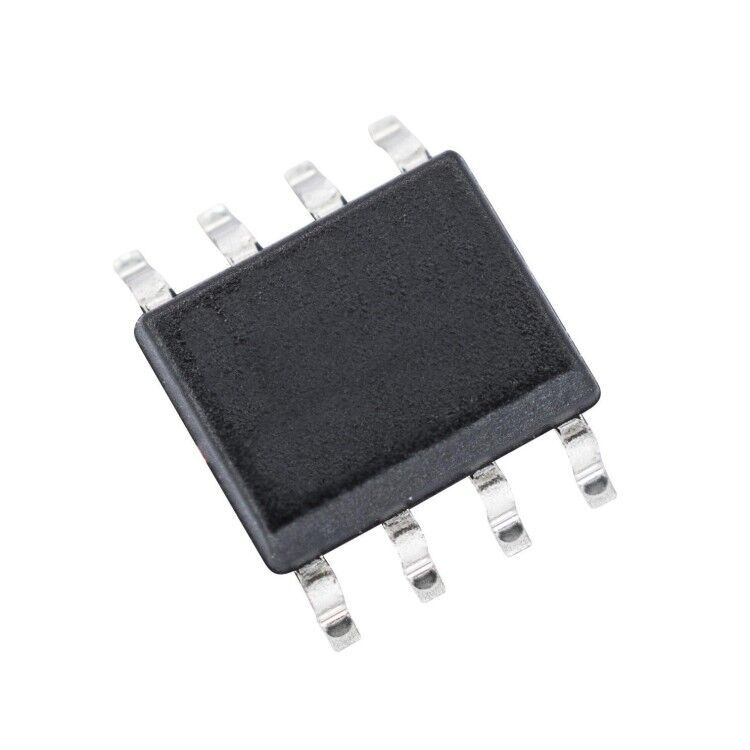

SOIC-8 (SO8) SMD kılıfı, endüstriyel ve kompakt PCB tasarımlarına tam uyum sağlar.
| Teknik Özellik | Değer |
|---|---|
| Parça Kodu (MPN) | TSC200IDT |
| Alternatif Kod | TSC200I |
| Entegre Tipi | Current Sense Amplifier |
| Kazanç (Gain) | 20 V/V |
| Common-Mode Gerilim Aralığı | -16 V ~ +80 V |
| Besleme Gerilimi | 2.7 V ~ 18 V |
| Bant Genişliği | 1 MHz |
| Slew Rate | 7 V/µs |
| Dahili Referans | 0.6 V |
| Comparator Çıkışı | Open-Drain, Latch Özellikli |
| Toplam Ölçüm Hatası | Maks. %3.5 (sıcaklık dahil) |
| Boşta Akım Tüketimi | Maks. 1.8 mA |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Kılıf Tipi | SOIC-8 (SMD) |
| Kullanım Alanları | High-side akım ölçümü, over-current koruma, endüstriyel kontrol, telekom |
