Görseller temsilidir, tam özellikler için datasheet'e bakınız.

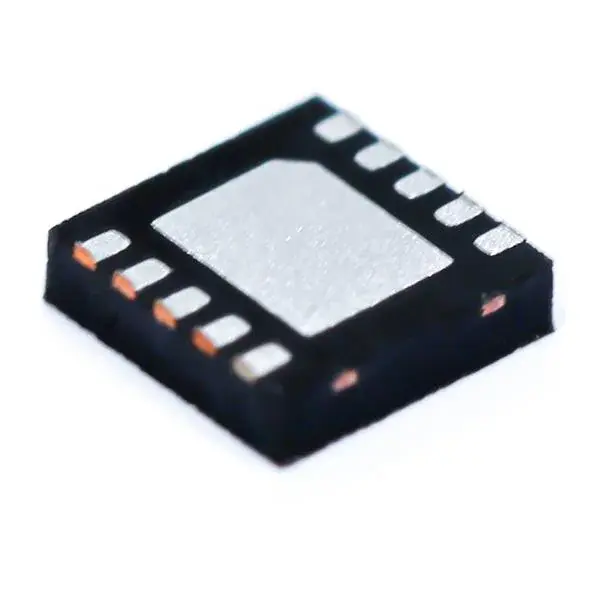

TPS51218DSCR (TPS51218, PIZI) WSON-10 Step-Down Konvertör Entegre Devre
TPS51218DSCR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
TPS51218DSCR (TPS51218, PIZI) WSON-10 Step-Down Konvertör Entegre Devre Hakkında
TPS51218DSCR (PIZI), notebook ve yüksek akım gerektiren dijital sistemler için tasarlanmış tek kanallı senkron buck (step-down) kontrol entegresidir. TI’ın D-CAP™ kontrol mimarisi sayesinde çok hızlı yük geçişlerine (≈100 ns) yanıt verir ve düşük çıkış gerilimlerinde yüksek akım uygulamaları için idealdir.
3 V–28 V geniş giriş gerilim aralığı ve 0.7 V–2.6 V ayarlanabilir çıkış desteği sunar. Harici MOSFET’ler ile çalışır, 20A ve üzeri yük akımlarını destekler. Dahili OVP, UVP, OCP, termal koruma ve Power-Good çıkışı sayesinde sistem güvenilirliğini artırır.
DSC (WSON-10) kılıfı ve PIZI etiket kodu ile gelir.
| Fonksiyon | Senkron Buck (Step-Down) Kontrol Entegresi |
|---|---|
| Kontrol Mimarisi | D-CAP™ (Adaptive On-Time) |
| Giriş Gerilim Aralığı | 3 V ~ 28 V |
| Çıkış Gerilim Aralığı | 0.7 V ~ 2.6 V |
| Desteklenen Çıkış Akımı | 20 A ve üzeri (harici MOSFET ile) |
| Referans Gerilimi | 0.7 V ±0.5% |
| Anahtarlama Frekansı | 290 / 340 / 380 / 430 kHz (RF direnci ile seçilebilir) |
| Besleme Gerilimi (V5IN) | 4.5 V ~ 6.5 V |
| Koruma Özellikleri | OVP, UVP, OCP, UVLO, Termal Shutdown |
| Power Good (PGOOD) | Var (Open-Drain) |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Montaj Tipi | SMD |
| Kılıf / Kasa | WSON-10 (DSC) |
| Üretici | Texas Instruments |
| Parça Kodu | TPS51218DSCR (PIZI) |
