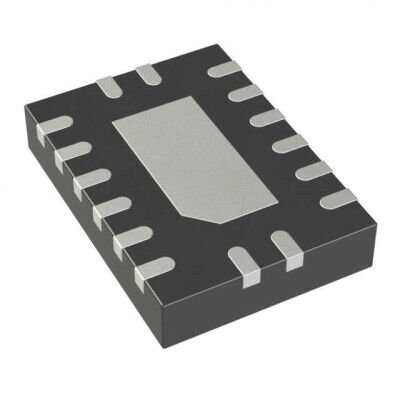

TMUX4052BQBR Texas Instruments 16-WQFN Entegre Devre
TMUX4052BQBR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
TMUX4052BQBR Texas Instruments 16-WQFN Entegre Devre Hakkında
TMUX4052BQBR, Texas Instruments üretimi 16-WFQFN Exposed Pad (16-WQFN 2.5x3.5 mm) kılıfta, 2 devreli 4:1 analog multiplexer/demultiplexer anahtar entegresidir. 5V–24V tek besleme ile çalışır, maksimum 240 Ohm Ron ve 700 MHz -3 dB bant genişliği sunar. Yüzey montaj uygulamaları için uygundur ve -55°C ile 125°C aralığında çalışır.
TMUX4052BQBR 16-WFQFN Exposed Pad kılıfta üretilmiştir. 2 Circuit IC Switch 4:1 240Ohm 16-WQFN (2.5x3.5)
| Ürün Kodu | TMUX4052BQBR |
| Switch Circuit | SP4T - Open |
| Multiplexer/Demultiplexer Circuit | 4:1 |
| Number of Circuits | 2 |
| On-State Resistance (Max) | 240Ohm |
| Channel-to-Channel Matching (ΔRon) | 2Ohm |
| Voltage - Supply, Single (V+) | 5V ~ 24V |
| Voltage - Supply, Dual (V±) | - |
| Switch Time (Ton, Toff) (Max) | 110ns, 85ns (Typ) |
| -3db Bandwidth | 700MHz |
| Charge Injection | - |
| Channel Capacitance (CS(off), CD(off)) | 3pF, 5pF |
| Current - Leakage (IS(off)) (Max) | - |
| Crosstalk | -90dB @ 1MHz |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 16-WFQFN Exposed Pad |
| Supplier Device Package | 16-WQFN (2.5x3.5) |
TMUX4052BQBR Datasheet dosyasına ulaşmak için tıklayınız.
