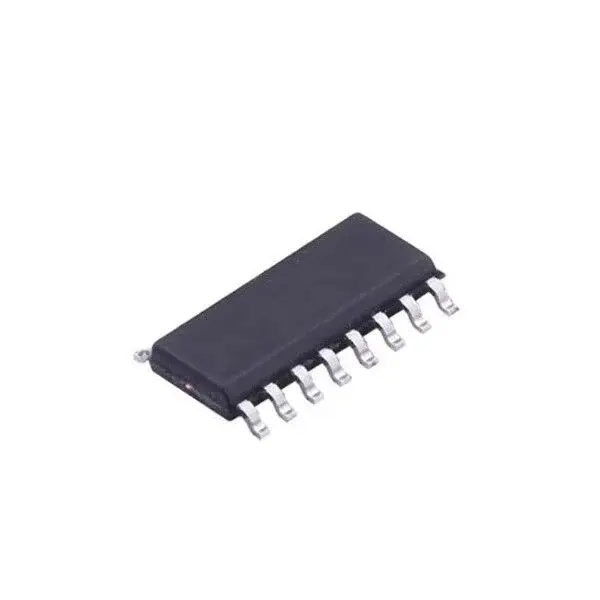

TSS721ADR TSS721A SOIC-16 M-Bus Transceiver Entegre Devre
TSS721ADR (TSS721A), EN1434-3 standardına uygun Meter-Bus (M-Bus) slave transceiver entegresidir. Master ile slave sistem arasındaki seviye uyumunu sağlar ve yarı çift yönlü (half-duplex) UART haberleşmesini destekler.
Entegre, polaritiyeden bağımsız bus bağlantısına sahiptir ve dahili doğrultucu köprü içerir. Dinamik seviye algılamalı alıcı ve programlanabilir sabit akım modülasyonlu verici yapısı bulunur.
3.3V dahili regülatör içerir ve slave sistem beslemesini bus üzerinden sağlayabilir. Güç kesintilerine karşı Power-Fail (PF) çıkışı mevcuttur. Modülasyon akımı harici direnç (RIS pini) ile ayarlanabilir.
UART protokolü ile 9600 baud’a kadar haberleşme destekler. SOIC-16 (D) paket yapısındadır ve 0°C ile 70°C çalışma sıcaklık aralığına sahiptir.
| Ürün Kodu | TSS721ADR |
| Fonksiyon | Meter-Bus (M-Bus) Slave Transceiver |
| Standart Uyumluluğu | EN1434-3 |
| Haberleşme Tipi | Half-Duplex UART |
| Maks. Baud Hızı | 9600 baud |
| Dahili Regülatör | 3.3V |
| Bus Gerilimi | 10.8V – 42V (Receiver), 12V – 42V (Transmitter) |
| Bus Maks. Gerilim | ±50V (BUSL1 – BUSL2) |
| Çalışma Sıcaklığı | 0°C – 70°C |
| Paket Tipi | SOIC-16 (D) |
