Görseller temsilidir, tam özellikler için datasheet'e bakınız.

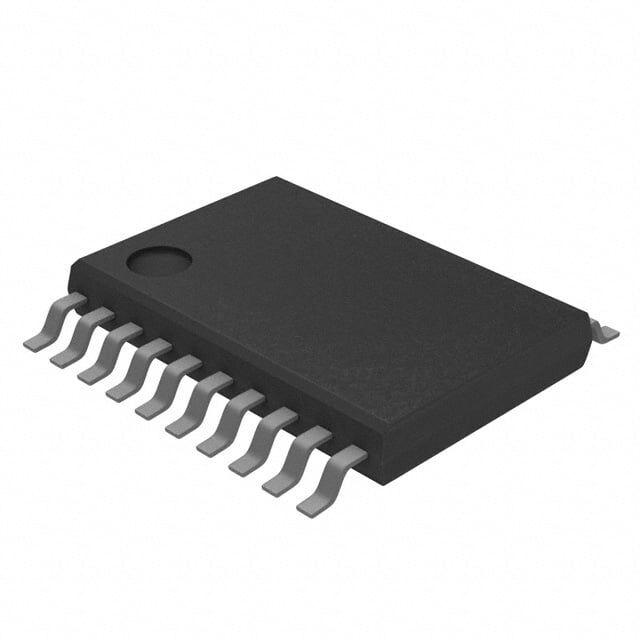

Texas Instruments UCC3895PWTR 20-TSSOP PWM Kontrol Entegre Devre
UCC3895PWTR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC3895PWTR 20-TSSOP PWM Kontrol Entegre Devre Hakkında
UCC3895PWTR, phase-shifted full-bridge topolojisi için PWM kontrol entegresidir. 10V–16.5V besleme aralığında çalışır ve 1MHz anahtarlama frekansını destekler. 20-TSSOP SMD pakettedir; soft start, frekans kontrolü ve clock senkronizasyon özellikleri bulunur.
UCC3895PWTR IC OFFLINE SW FULL-BRG 20TSSOP
| Ürün Kodu | UCC3895PWTR |
| Clock Sync | Yes |
| Control Features | Frequency Control, Soft Start, Sync |
| Duty Cycle (Max) | 100% |
| Frequency - Switching | 1MHz |
| Function | - |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Output Configuration | Positive |
| Output Phases | 1 |
| Output Type | PWM |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 20-TSSOP |
| Synchronous Rectifier | - |
| Topology | Phase-Shifted Full-Bridge |
| Voltage - Supply (Vcc/Vdd) | 10V ~ 16.5V |
UCC3895PWTR Datasheet dosyasına ulaşmak için tıklayınız.
