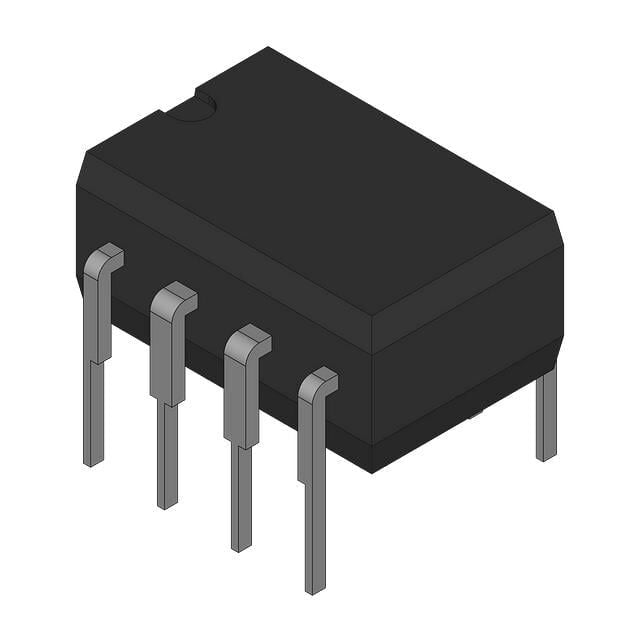

Texas Instruments TL3843P 8-PDIP (DIP-8) Entegre Devre
TL3843P
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments TL3843P 8-PDIP (DIP-8) Entegre Devre Hakkında
TL3843P, çoklu topoloji destekli PWM regülatör kontrol entegresidir; boost, flyback ve forward uygulamalarında kullanılabilir. 7.6V–30V besleme aralığında çalışır, anahtarlama frekansı 500kHz’e kadar ve maksimum görev döngüsü %97’dir. Through-hole montaj için 8-PDIP (DIP-8) kılıftadır ve tek çıkışlı transistor sürücü çıkış tipine sahiptir.
TL3843P IC REG CTRLR MULT TOPOLOGY 8DIP
| Ürün Kodu | TL3843P |
| Clock Sync | No |
| Control Features | Frequency Control |
| Duty Cycle (Max) | 97% |
| Frequency - Switching | Up to 500kHz |
| Function | Step-Up, Step-Up/Step-Down |
| Mounting Type | Through Hole |
| Number of Outputs | 1 |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Output Configuration | Positive |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 8-PDIP |
| Synchronous Rectifier | No |
| Topology | Boost, Flyback, Forward |
| Voltage - Supply (Vcc/Vdd) | 7.6V ~ 30V |
TL3843P Datasheet dosyasına ulaşmak için tıklayınız.
