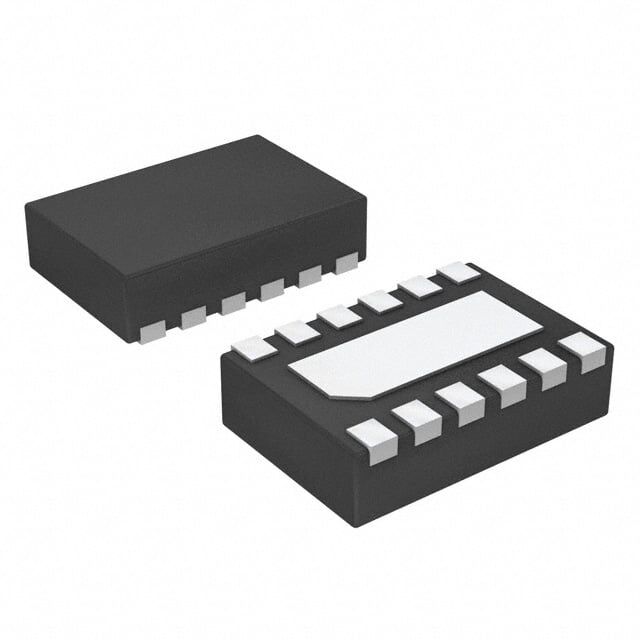

Texas Instruments LM5156DSSR 12-WSON (3x2) Entegre Devre
LM5156DSSR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments LM5156DSSR 12-WSON (3x2) Entegre Devre Hakkında
LM5156DSSR, 2.97V–60V besleme aralığında çalışan, senkron olmayan boost / boost-buck kontrol entegresidir. 100kHz–2.2MHz anahtarlama frekansı aralığını destekler ve akım limiti, enable, frekans kontrolü, power good ve soft start özellikleri içerir. 12-WSON (3x2) kılıfta, yüzey montaj için uygundur ve -40°C ile 125°C çalışma sıcaklığı aralığına sahiptir.
LM5156DSSR 2.2-MHZ WIDE VIN NONSYNCHRONOUS
| Ürün Kodu | LM5156DSSR |
| Clock Sync | No |
| Control Features | Current Limit, Enable, Frequency Control, Power Good, Soft Start |
| Duty Cycle (Max) | 93% |
| Frequency - Switching | 100kHz ~ 2.2MHz |
| Function | Step-Up, Step-Up/Step-Down |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Configuration | Positive |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Package / Case | 12-WFDFN Exposed Pad |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 12-WSON (3x2) |
| Synchronous Rectifier | No |
| Topology | Boost, Flyback, SEPIC |
| Voltage - Supply (Vcc/Vdd) | 2.97V ~ 60V |
LM5156DSSR Datasheet dosyasına ulaşmak için tıklayınız.
