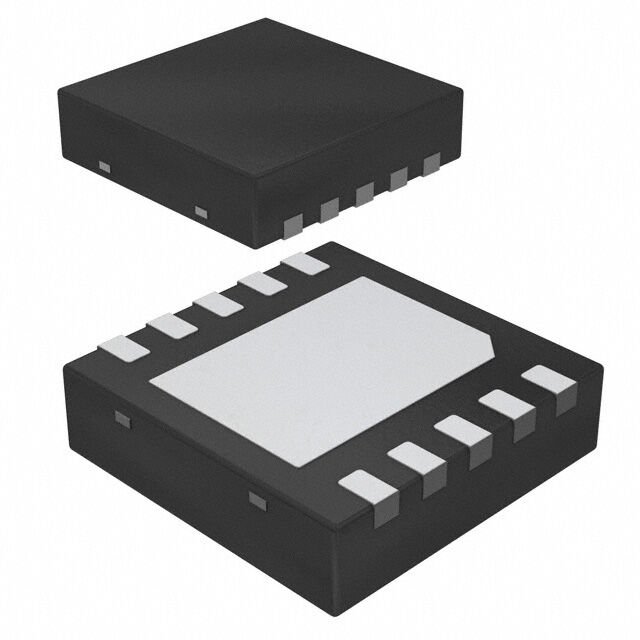

Texas Instruments LM5113QDPRRQ1 10-WSON (4x4) Entegre Devre
LM5113QDPRRQ1
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments LM5113QDPRRQ1 10-WSON (4x4) Entegre Devre Hakkında
LM5113QDPRRQ1, N-kanal MOSFET sürmek için yarım köprü (half-bridge) gate driver entegresidir ve 2 bağımsız sürücü içerir. 4.5V–5.5V besleme aralığında çalışır, bootstrap ile 100V’a kadar yüksek taraf gerilimini destekler. 10-WSON (4x4) / 10-WDFN exposed pad SMD pakettedir ve -40°C ile 125°C çalışma sıcaklığı aralığına sahiptir.
LM5113QDPRRQ1 IC GATE DRVR HALF-BRIDGE 10WSON
| Ürün Kodu | LM5113QDPRRQ1 |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 1.2A, 5A |
| Driven Configuration | Half-Bridge |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 100 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | - |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | 10-WDFN Exposed Pad |
| Part Status | Active |
| Rise / Fall Time (Typ) | 7ns, 3.5ns |
| Supplier Device Package | 10-WSON (4x4) |
| Voltage - Supply | 4.5V ~ 5.5V |
LM5113QDPRRQ1 Datasheet dosyasına ulaşmak için tıklayınız.
