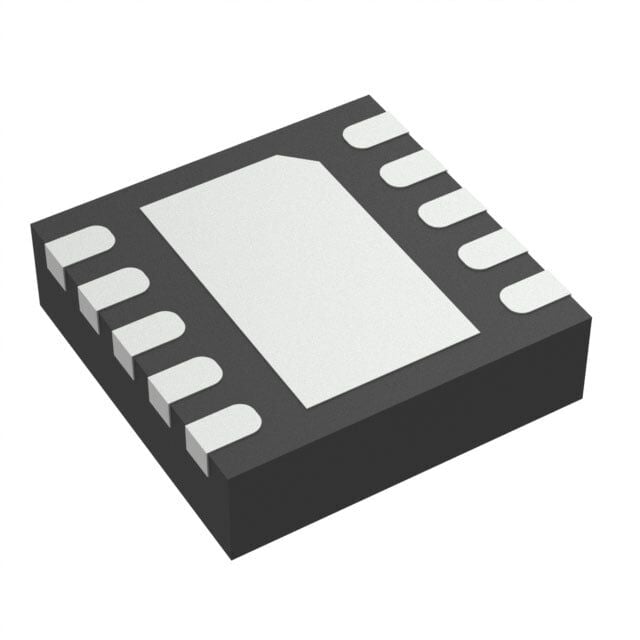

Texas Instruments LM5108DRCR 10-VSON (3x3) Entegre Devre
LM5108DRCR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments LM5108DRCR 10-VSON (3x3) Entegre Devre Hakkında
LM5108DRCR, yarım köprü (half-bridge) N-kanal MOSFET sürücü entegresidir ve 2 bağımsız sürücü kanalına sahiptir. 5.5V–16V besleme aralığında çalışır; tepe çıkış akımı source 1.6A, sink 2.6A değerlerindedir. SMD montaja uygun 10-VFDFN exposed pad (10-VSON 3x3) pakettedir ve -40°C ile 125°C çalışma sıcaklığı aralığını destekler.
LM5108DRCR IC GATE DRVR PWR MGMT
| Ürün Kodu | LM5108DRCR |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 1.6A, 2.6A |
| Driven Configuration | Half-Bridge |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | - |
| Input Type | CMOS/TTL |
| Logic Voltage - VIL, VIH | - |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | 10-VFDFN Exposed Pad |
| Part Status | Active |
| Rise / Fall Time (Typ) | 11ns, 8ns |
| Supplier Device Package | 10-VSON (3x3) |
| Voltage - Supply | 5.5V ~ 16V |
LM5108DRCR Datasheet dosyasına ulaşmak için tıklayınız.
