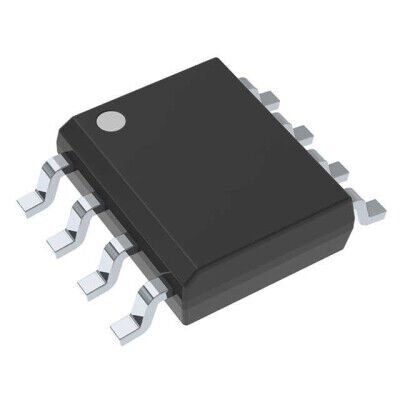

Texas Instruments LM2105DR 8-SOIC Half Bridge Driver Entegre Devre
LM2105DR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments LM2105DR 8-SOIC Half Bridge Driver Entegre Devre Hakkında
Texas Instruments LM2105DR, 8-SOIC (3.90mm) SMD kılıfta half-bridge NMOS sürücü entegresidir. 5V-18V besleme aralığında çalışır, 500mA çıkış ve 800mA tepe akım desteği sunar. Bootstrap devresi ve UVLO (düşük gerilim kilitleme) koruması içerir.
LM2105DR 8-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Half Bridge Driver DC Motors, General Purpose NMOS 8-SOIC
| Ürün Kodu | LM2105DR |
| Packaging | Cut Tape (CT) |
| Features | Bootstrap Circuit |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Mounting Type | Surface Mount |
| Interface | Logic |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Configuration | Half Bridge |
| Voltage - Supply | 5V ~ 18V |
| Rds On (Typ) | - |
| Applications | DC Motors, General Purpose |
| Current - Output / Channel | 500mA |
| Current - Peak Output | 800mA |
| Technology | NMOS |
| Voltage - Load | - |
| Supplier Device Package | 8-SOIC |
| Fault Protection | UVLO |
| Load Type | Capacitive |
LM2105DR Datasheet dosyasına ulaşmak için tıklayınız.
