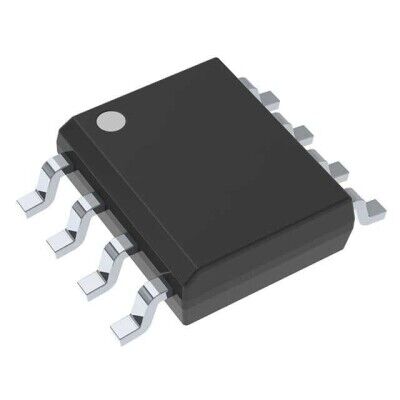

Texas Instruments LM2103DR 8-SOIC Half-Bridge Gate Driver Entegre Devre
LM2103DR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments LM2103DR 8-SOIC Half-Bridge Gate Driver Entegre Devre Hakkında
LM2103DR, Texas Instruments üretimi 8-SOIC (3.90mm) kılıfta half-bridge gate driver entegresidir. 9V-18V besleme aralığında çalışır, inverting giriş yapısına sahiptir ve 2 bağımsız sürücü ile N-kanal MOSFET sürmek için uygundur. -40°C ile 125°C çalışma sıcaklığı aralığını destekler.
LM2103DR 8-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Half-Bridge Gate Driver IC Inverting 8-SOIC
| Ürün Kodu | LM2103DR |
| Packaging | Cut Tape (CT) |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Voltage - Supply | 9V ~ 18V |
| Input Type | Inverting |
| Supplier Device Package | 8-SOIC |
| Rise / Fall Time (Typ) | 28ns, 18ns |
| Channel Type | Independent |
| Driven Configuration | Half-Bridge |
| Number of Drivers | 2 |
| Gate Type | N-Channel MOSFET |
| Logic Voltage - VIL, VIH | - |
| Current - Peak Output (Source, Sink) | 500mA, 800mA |
LM2103DR Datasheet dosyasına ulaşmak için tıklayınız.
