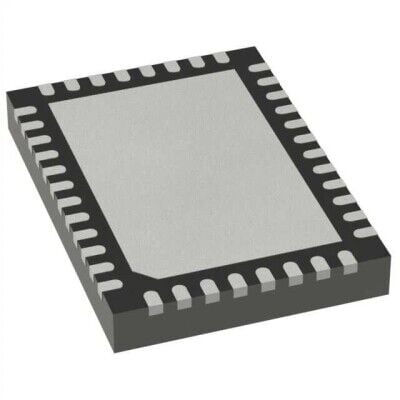

Texas Instruments DRV8316CRRGFR BLDC Motor Sürücü Entegre Devre
DRV8316CRRGFR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- DRV8316C
Texas Instruments DRV8316CRRGFR BLDC Motor Sürücü Entegre Devre Hakkında
Texas Instruments DRV8316CRRGFR, BLDC ve çok fazlı motorlar için PWM arayüzlü, kontrol ve güç katı entegre motor sürücü entegresidir. 4.5V-35V yük gerilimi aralığında çalışır ve 8A çıkış akımı desteği sunar. 40-VQFN (7x5) exposed pad SMD kılıftadır ve -40°C ile 125°C çalışma sıcaklığı aralığına sahiptir.
DRV8316CRRGFR 40-VFQFN Exposed Pad kılıfta üretilmiştir. Multiphase Motor Driver Power MOSFET PWM 40-VQFN (7x5)
| Ürün Kodu | DRV8316CRRGFR |
| Motor Type - Stepper | Multiphase |
| Motor Type - AC, DC | Brushless DC (BLDC) |
| Function | Driver - Fully Integrated, Control and Power Stage |
| Output Configuration | Pre-Driver - Half Bridge (3) |
| Interface | PWM |
| Technology | Power MOSFET |
| Step Resolution | - |
| Applications | General Purpose |
| Current - Output | 8A |
| Voltage - Supply | 5.5V |
| Voltage - Load | 4.5V ~ 35V |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 40-VFQFN Exposed Pad |
| Supplier Device Package | 40-VQFN (7x5) |
DRV8316CRRGFR Datasheet dosyasına ulaşmak için tıklayınız.
