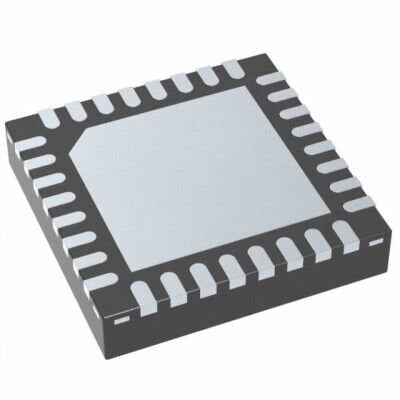

Texas Instruments DRV8306HRSMR BLDC Motor Sürücü Entegre Devre
DRV8306HRSMR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments DRV8306HRSMR BLDC Motor Sürücü Entegre Devre Hakkında
Texas Instruments DRV8306HRSMR, PWM arayüzlü çok fazlı/BLDC motorlar için komütasyon ve yön yönetimi sağlayan motor sürücü kontrol entegresidir. 6V-38V besleme aralığında çalışır, 3 adet yarım köprü çıkış yapısına sahiptir ve 32-VQFN (4x4) SMD pakettedir. Çalışma sıcaklığı aralığı -40°C ile 125°C arasındadır.
DRV8306HRSMR IC MTR DRV MULTIPHAS 6-38V 32QFN
| Ürün Kodu | DRV8306HRSMR |
| Applications | General Purpose |
| Current - Output | 300mA |
| Function | Controller - Commutation, Direction Management |
| Interface | PWM |
| Motor Type - AC, DC | Brushless DC (BLDC) |
| Motor Type - Stepper | Multiphase |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Output Configuration | Half Bridge (3) |
| Package / Case | 32-VFQFN Exposed Pad |
| Part Status | Active |
| Step Resolution | - |
| Supplier Device Package | 32-VQFN (4x4) |
| Technology | Power MOSFET |
| Voltage - Load | 0V ~ 5.5V |
| Voltage - Supply | 6V ~ 38V |
DRV8306HRSMR Datasheet dosyasına ulaşmak için tıklayınız.
