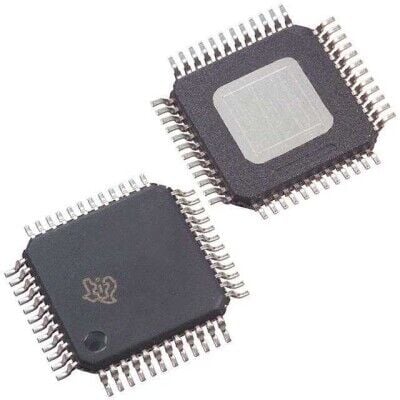

Texas Instruments DRV8305NPHPR 4.4-45V Motor Sürücü Entegre Devre
DRV8305NPHPR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments DRV8305NPHPR 4.4-45V Motor Sürücü Entegre Devre Hakkında
Texas Instruments DRV8305NPHPR, 4.4V-45V besleme aralığında çalışan üç fazlı BLDC ve PMSM motor uygulamaları için motor sürücü kontrol entegresidir. PWM ve SPI arayüzlerini destekler, 3 adet yarım köprü pre-driver çıkış yapısına sahiptir. SMD montaj için 48-HTQFP (7x7) pakette sunulur ve -40°C ile 125°C çalışma sıcaklığı aralığına uygundur.
DRV8305NPHPR IC MTR DRV MULTI 4.4-45V 48HTQFP
| Ürün Kodu | DRV8305NPHPR |
| Applications | Three-Phase BLDC, PMSM Motors |
| Current - Output | - |
| Function | Controller - Commutation, Direction Management |
| Interface | PWM, SPI |
| Motor Type - AC, DC | - |
| Motor Type - Stepper | Multiphase |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Output Configuration | Pre-Driver - Half Bridge (3) |
| Package / Case | 48-PowerTQFP |
| Part Status | Active |
| Step Resolution | - |
| Supplier Device Package | 48-HTQFP (7x7) |
| Technology | Power MOSFET |
| Voltage - Load | - |
| Voltage - Supply | 4.4V ~ 45V |
DRV8305NPHPR Datasheet dosyasına ulaşmak için tıklayınız.
