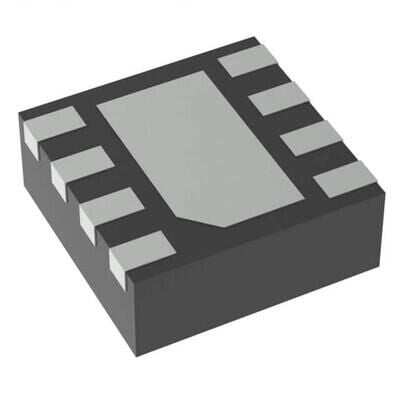

Texas Instruments DRV8220DSGR H-Köprü Motor Sürücü Entegre Devre
DRV8220DSGR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments DRV8220DSGR H-Köprü Motor Sürücü Entegre Devre Hakkında
Texas Instruments DRV8220DSGR, 4.5V–18V besleme aralığında çalışan, PWM arayüzlü H-köprü motor sürücü entegresidir. Fırçalı DC motor uygulamalarında ve bipolar step motor sürmede kullanılabilir; 8-WSON (2x2) SMD pakettedir. Çalışma sıcaklık aralığı -40°C ile 125°C arasındadır.
DRV8220DSGR 20-V, 1-A H-BRIDGE MOTOR DRIVER
| Ürün Kodu | DRV8220DSGR |
| Applications | Brushed DC |
| Current - Output | 1.76A |
| Function | Driver - Fully Integrated, Control and Power Stage |
| Interface | PWM |
| Motor Type - AC, DC | Brushed DC |
| Motor Type - Stepper | Bipolar |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Output Configuration | Half Bridge (2) |
| Package / Case | 8-WFDFN Exposed Pad |
| Part Status | Active |
| Step Resolution | - |
| Supplier Device Package | 8-WSON (2x2) |
| Technology | Power MOSFET |
| Voltage - Load | 4.5V ~ 18V |
| Voltage - Supply | 4.5V ~ 18V |
DRV8220DSGR Datasheet dosyasına ulaşmak için tıklayınız.
