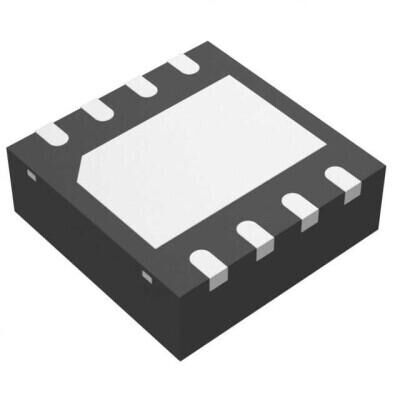

Texas Instruments CSD97396Q4M Senkron Buck 8-VSON Entegre Devre
CSD97396Q4M
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments CSD97396Q4M Senkron Buck 8-VSON Entegre Devre Hakkında
Texas Instruments CSD97396Q4M, senkron buck dönüştürücüler için Power MOSFET tabanlı yarım köprü (half-bridge) güç katı entegresidir. 4.5V-24V yük gerilimi aralığında çalışır; 30A çıkış akımı ve 65A tepe akım desteği sunar. SMD montaja uygundur, PWM arayüzü ile kullanılır ve -40°C ile 150°C (TJ) çalışma sıcaklığı aralığına sahiptir.
CSD97396Q4M IC NEXFET SYNC BUCK 8VSON
| Ürün Kodu | CSD97396Q4M |
| Applications | Synchronous Buck Converters |
| Current - Output / Channel | 30A |
| Current - Peak Output | 65A |
| Fault Protection | Shoot-Through |
| Features | Bootstrap Circuit, Diode Emulation |
| Interface | PWM |
| Load Type | Inductive |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | Half Bridge |
| Package / Case | 8-PowerVFDFN |
| Part Status | Active |
| Rds On (Typ) | - |
| Supplier Device Package | 8-VSON (3.5x4.5) |
| Technology | Power MOSFET |
| Voltage - Load | 4.5V ~ 24V |
| Voltage - Supply | 4.5V ~ 5.5V |
CSD97396Q4M Datasheet dosyasına ulaşmak için tıklayınız.
