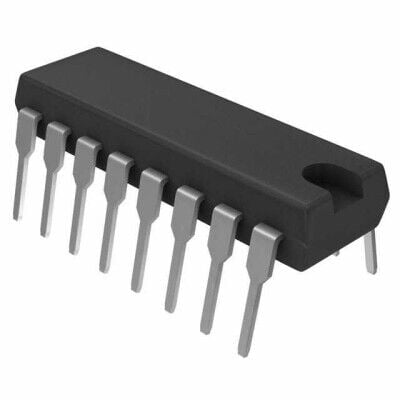

Texas Instruments CD74HC4316E 4 Kanallı Analog Anahtar Entegre Devre
CD74HC4316E
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
Texas Instruments CD74HC4316E 4 Kanallı Analog Anahtar Entegre Devre Hakkında
CD74HC4316E, Texas Instruments üretimi 4 devreli SPST-NO analog anahtar entegresidir ve 16-PDIP (DIP-16) kılıftadır. Tek beslemede 2V–6V veya çift beslemede ±1V–5V aralığında çalışır; -3 dB bant genişliği 200 MHz’tir. Maksimum iletim direnci 170 Ohm, anahtarlama süresi (Ton/Toff) 37 ns ve kapalı durum kaçak akımı 100 nA’dır.
CD74HC4316E IC SWITCH QUAD 1X2 16DIP
| Ürün Kodu | CD74HC4316E |
| -3db Bandwidth | 200MHz |
| Channel Capacitance (CS(off), CD(off)) | 5pF |
| Channel-to-Channel Matching (ΔRon) | 5Ohm |
| Charge Injection | - |
| Crosstalk | - |
| Current - Leakage (IS(off)) (Max) | 100nA |
| Mounting Type | Through Hole |
| Multiplexer/Demultiplexer Circuit | 1:1 |
| Number of Circuits | 4 |
| On-State Resistance (Max) | 170Ohm |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Part Status | Active |
| Supplier Device Package | 16-PDIP |
| Switch Circuit | SPST - NO |
| Switch Time (Ton, Toff) (Max) | 37ns, 37ns |
| Voltage - Supply, Dual (V±) | ±1V ~ 5V |
| Voltage - Supply, Single (V+) | 2V ~ 6V |
CD74HC4316E Datasheet dosyasına ulaşmak için tıklayınız.
