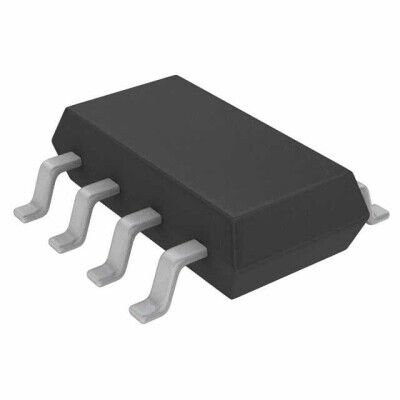

MP6610GJ-Z TSOT-23-8 Half Bridge Sürücü Entegre Devre
MP6610GJ-Z
- Üretici
- ( MPS ) Monolithic Power Systems
- Kategori
- Kılıf / Paket
- —
MP6610GJ-Z TSOT-23-8 Half Bridge Sürücü Entegre Devre Hakkında
MP6610GJ-Z, MPS üretimi TSOT-23-8 (SOT-23-8 Thin) kılıfta half-bridge güç MOSFET sürücüsüdür. 4V-45V besleme aralığında 3A çıkış akımı ile DC motor, solenoid ve genel amaçlı yük sürme uygulamalarında kullanılabilir. Analog/lojik/PWM arayüzlerini destekler; aşırı akım, aşırı sıcaklık, aşırı gerilim ve UVLO korumaları içerir.
MP6610GJ-Z SOT-23-8 Thin, TSOT-23-8 kılıfta üretilmiştir. Half Bridge Driver DC Motors, General Purpose, Solenoids Power MOSFET TSOT-23-8
| Ürün Kodu | MP6610GJ-Z |
| Output Configuration | Half Bridge |
| Applications | DC Motors, General Purpose, Solenoids |
| Interface | Analog, Logic, PWM |
| Load Type | Inductive, Capacitive, Resistive |
| Technology | Power MOSFET |
| Rds On (Typ) | 120mOhm LS, 100mOhm HS |
| Current - Output / Channel | 3A |
| Current - Peak Output | 3A |
| Voltage - Supply | 4V ~ 45V |
| Voltage - Load | 4V ~ 45V |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Features | Bootstrap Circuit, Charge Pump |
| Fault Protection | Over Current, Over Temperature, Over Voltage, UVLO |
| Mounting Type | Surface Mount |
| Package / Case | SOT-23-8 Thin, TSOT-23-8 |
| Supplier Device Package | TSOT-23-8 |
