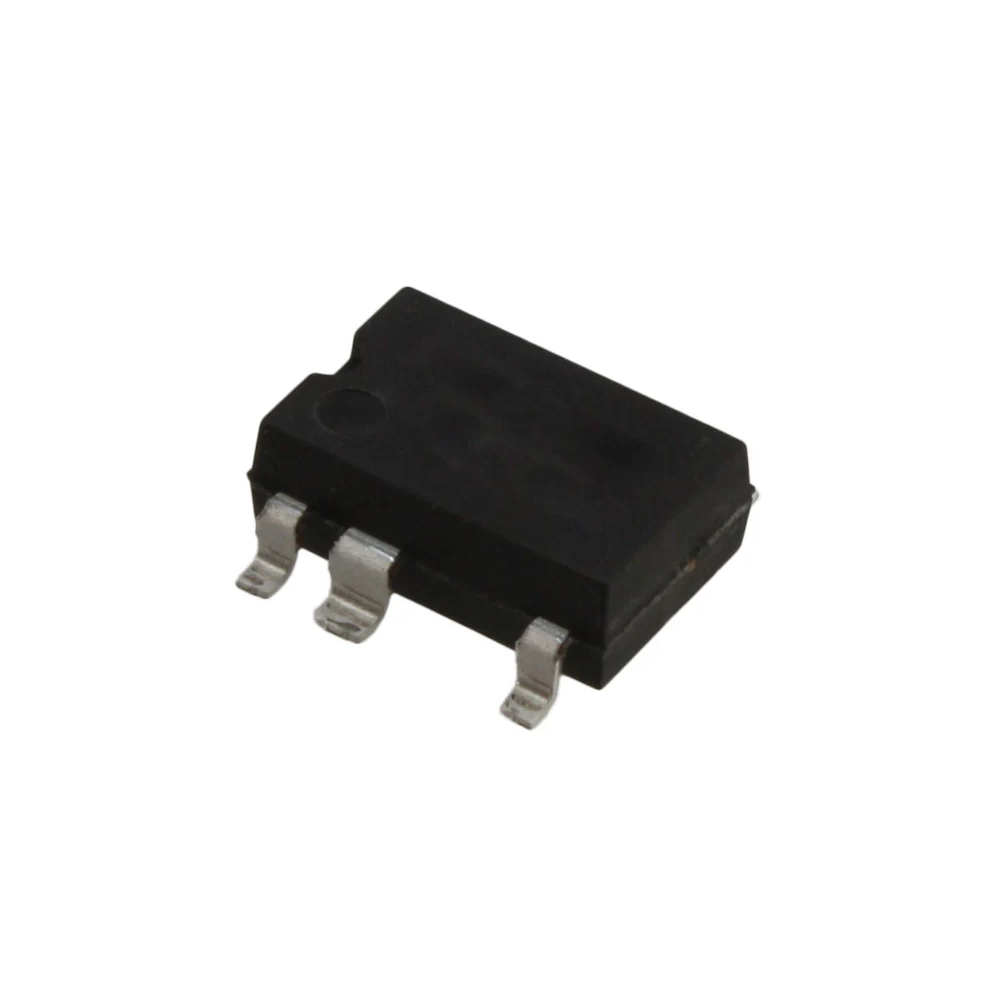

LNK364GN SMD Güç Kaynağı Entegresi SO-8 Offline Switcher IC
LNK364GN
- Üretici
- Power Integrations
- Kategori
- Kılıf / Paket
- —
- SKU
- FE313725
LNK364GN SMD Güç Kaynağı Entegresi SO-8 Offline Switcher IC Hakkında
LNK364GN, Power Integrations tarafından geliştirilen LinkSwitch-XT serisine ait, düşük güç uygulamaları için tasarlanmış offline anahtarlamalı güç kaynağı entegresidir. İçerisinde 700V güç MOSFET'i, osilatör, akım sınırlama, termal koruma ve otomatik yeniden başlatma (Auto-Restart) devreleri bulunmaktadır.
Harici yardımcı besleme sargısına ihtiyaç duymadan çalışabilen yapısı sayesinde adaptörler, şarj cihazları, küçük güç kaynakları, ev aletleri ve endüstriyel elektronik uygulamalarında yaygın olarak kullanılmaktadır. Düşük komponent sayısı ile maliyeti azaltırken yüksek verimlilik sağlar.
132 kHz anahtarlama frekansına sahip olan entegre, flyback topolojili güç kaynaklarında kullanılmak üzere tasarlanmıştır ve kısa devre, açık devre ve aşırı sıcaklık koruma özellikleri sunar.
| Model | LNK364GN |
| Seri | LinkSwitch-XT |
| Üretici | Power Integrations |
| Paket Tipi | SO-8 / SMD-8B |
| Topoloji | Flyback |
| Anahtarlama Frekansı | 132 kHz |
| MOSFET Dayanım Gerilimi | 700V |
| Giriş Gerilimi | 85V - 265V AC |
| Maksimum Güç | 9W |
| Koruma Özellikleri | Aşırı akım, kısa devre, açık devre, termal koruma |
| Çalışma Sıcaklığı | -40°C ~ +150°C |
| Montaj Tipi | SMD |
