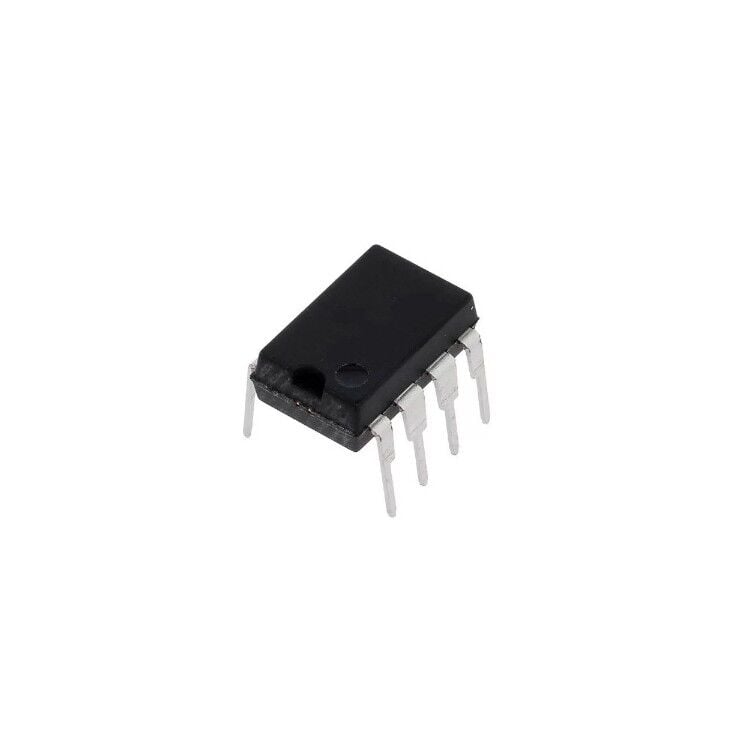

LNK304PN, DIP-8B Entegre Devre
LNK304PN, Power Integrations tarafından geliştirilen LinkSwitch-TN ailesine ait, düşük güç seviyeli anahtarlamalı güç kaynağı (SMPS) uygulamaları için tasarlanmış bir AC-DC güç kontrol entegresidir. DIP-8B kılıf yapısı sayesinde through-hole montajlı tasarımlarda kolay kullanım ve güvenilir lehimleme imkânı sunar.
Bu entegre, 85 – 265V AC evrensel giriş aralığında çalışarak şebeke gerilimini verimli ve kararlı bir şekilde doğru akım (DC) çıkışa dönüştürmenizi sağlar. Yapısında bulunan 700V yüksek voltajlı MOSFET, osilatör, basit ON/OFF kontrol yapısı, akım sınırlama, termal koruma ve otomatik yeniden başlatma (auto-restart) devreleri sayesinde harici bileşen ihtiyacını minimuma indirir.
LNK304PN, özellikle doğrusal regülatörler ve kapasitif düşürücülü (cap-dropper) güç kaynaklarının yerine kullanılmak üzere tasarlanmıştır. Bu sayede daha yüksek verim, daha düşük güç kaybı, daha az ısınma ve daha uzun ömürlü güç kaynağı çözümleri elde edilir. Dahili frekans jitter özelliği sayesinde EMI (elektromanyetik girişim) seviyesi düşürülür ve ek filtre maliyetleri azaltılır.
Otomatik yeniden başlatma özelliği; kısa devre, aşırı yük veya geri besleme kopması gibi hatalı durumlarda entegreyi güvenli şekilde korumaya alarak sistemin zarar görmesini engeller. Bu yönüyle LNK304PN, sürekli çalışan ve uzun süreli stabilite gerektiren uygulamalar için güvenilir bir çözümdür.
| Montaj Tipi | Through Hole |
|---|---|
| Çalışma Sıcaklığı | -40°C ~ 150°C (TJ) |
| Fault Protection | Current Limiting- Open Loop- Over Temperature- Short Circuit |
| Internal Switch(s) | Yes |
| Topoloji | Buck- Buck-Boost- Flyback |
| Frequency - Switching | 66kHz |
| Duty Cycle | 69% |
| Çıkış İzolasyonu | Non-Isolated |
| Voltage - Breakdown | 700V |
| Catalog | PMIC - AC DC Converters- Offline Switchers |
