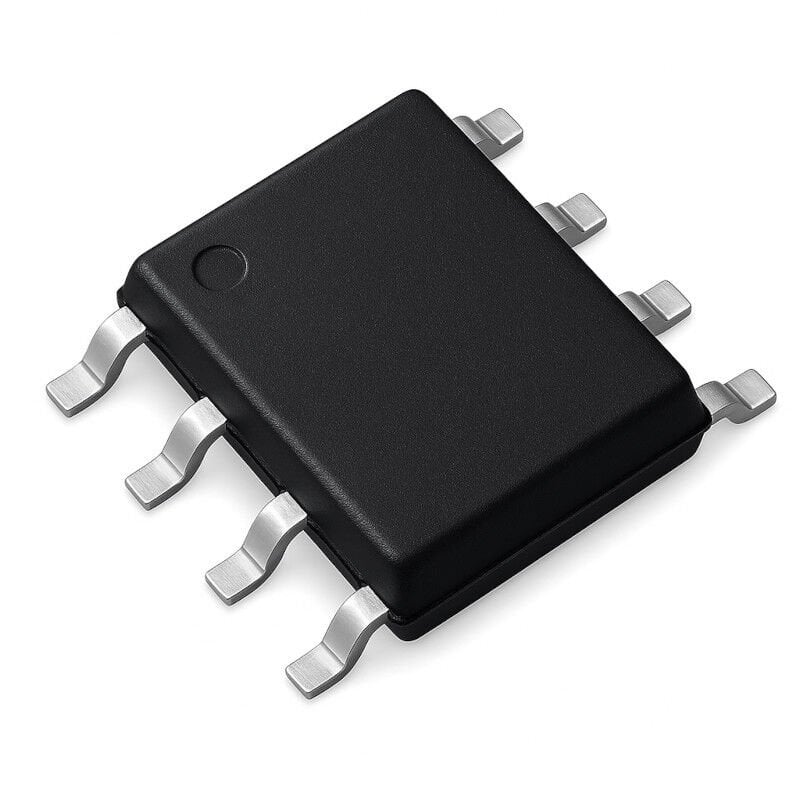

LMC7660IMX (LMC7660) DC-DC Voltaj Dönüştürücü SOIC-8 Entegre Devre
LMC7660IMX
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
LMC7660IMX (LMC7660) DC-DC Voltaj Dönüştürücü SOIC-8 Entegre Devre Hakkında
LMC7660IMX, pozitif bir giriş gerilimini negatif çıkış gerilimine çeviren CMOS tabanlı bir switched-capacitor voltaj dönüştürücü entegredir. +1.5V ile +10V arasındaki giriş gerilimini, harici diyot gerektirmeden −1.5V ile −10V aralığında çıkışa dönüştürebilir.
Düşük besleme akımı, yüksek verimlilik ve yalnızca iki harici kapasitör ile çalışabilmesi sayesinde taşınabilir cihazlar, analog devreler ve düşük güç tüketimli uygulamalar için idealdir. Endüstri standardı ICL7660 ile pin-uyumlu olup, daha geniş sıcaklık ve voltaj aralığında güvenli çalışma sunar. Parça üzerindeki kod "LMC76 60IM" şeklindedir.
| Fonksiyon | Gerilim Çevirici (Pozitiften Negatife) |
|---|---|
| Giriş Gerilim Aralığı | 1.5 V ~ 10 V |
| Çıkış Gerilimi | −Vin (negatif çıkış) |
| Besleme Akımı | 120 µA (typ), 200 µA (max) |
| Gerilim Dönüşüm Verimi | %97 (typ) |
| Güç Verimliliği | %95 (typ) |
| Osilatör Frekansı | 10 kHz (typ) |
| Çıkış Direnci | 55 Ω (typ) |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Montaj Tipi | SMD |
| Kılıf / Kasa | SOIC-8 |
| Üretici | Texas Instruments |
| Parça Kodu | LMC7660IMX |
