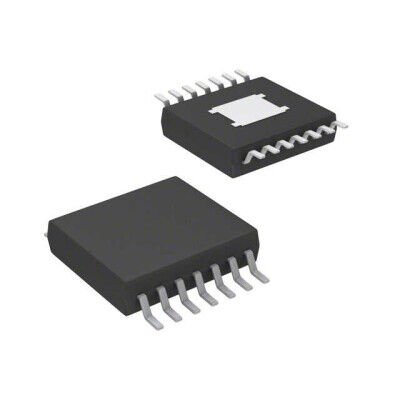

LM5185QPWPRQ1 14-HTSSOP Flyback DC-DC Kontrol Entegre Devre
LM5185QPWPRQ1
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
LM5185QPWPRQ1 14-HTSSOP Flyback DC-DC Kontrol Entegre Devre Hakkında
Texas Instruments LM5185QPWPRQ1, pozitif çıkışlı step-up/step-down flyback DC-DC kontrol entegresidir ve 14-HTSSOP (PowerTSSOP, 4.40mm) kılıftadır. 4.5V-14V besleme aralığında çalışır, 11kHz-350kHz anahtarlama frekansı destekler. Enable ve soft-start özellikleri ile senkron doğrultma desteği bulunur.
LM5185QPWPRQ1 14-PowerTSSOP (0.173", 4.40mm Width) kılıfta üretilmiştir. Flyback Regulator Positive Output Step-Up/Step-Down DC-DC Controller IC 14-HTSSOP
| Ürün Kodu | LM5185QPWPRQ1 |
| Packaging | Cut Tape (CT) |
| Package / Case | 14-PowerTSSOP (0.173", 4.40mm Width) |
| Output Type | Transistor Driver |
| Mounting Type | Surface Mount |
| Function | Step-Up/Step-Down |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Output Configuration | Positive |
| Frequency - Switching | 11kHz ~ 350kHz |
| Topology | Flyback |
| Voltage - Supply (Vcc/Vdd) | 4.5V ~ 14V |
| Supplier Device Package | 14-HTSSOP |
| Synchronous Rectifier | Yes |
| Control Features | Enable, Soft Start |
| Serial Interfaces | - |
| Output Phases | 1 |
| Duty Cycle (Max) | 80% |
| Clock Sync | No |
| Number of Outputs | 1 |
LM5185QPWPRQ1 Datasheet dosyasına ulaşmak için tıklayınız.
