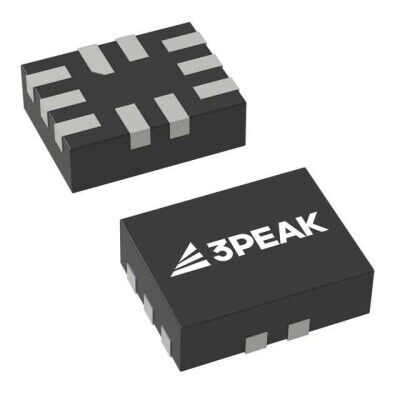

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
3PEAK TPW1221-QF2AR 10-UFQFN Entegre Devre Hakkında
TPW1221-QF2AR, 3PEAK markalı 2 devreli SPDT (2:1) analog anahtar/multiplexer entegresidir. 1.65V–5.5V besleme aralığında çalışır, maksimum 700mΩ iletim direncine ve 80MHz -3dB bant genişliğine sahiptir. 10-UFQFN (1.8x1.4mm) SMD kılıftadır ve -40°C ile 85°C arasında çalışır.
TPW1221-QF2AR 10-UFQFN kılıfta üretilmiştir. 2 Circuit IC Switch 2:1 700mOhm 10-QFN (1.8x1.4)
| Ürün Kodu | TPW1221-QF2AR |
| Packaging | Cut Tape (CT) |
| Package / Case | 10-UFQFN |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 85°C |
| On-State Resistance (Max) | 700mOhm |
| -3db Bandwidth | 80MHz |
| Supplier Device Package | 10-QFN (1.8x1.4) |
| Voltage - Supply, Single (V+) | 1.65V ~ 5.5V |
| Voltage - Supply, Dual (V±) | - |
| Charge Injection | 20pC |
| Crosstalk | -120dB @ 100kHz |
| Switch Circuit | SPDT - Open/Closed |
| Multiplexer/Demultiplexer Circuit | 2:1 |
| Channel-to-Channel Matching (ΔRon) | 100mOhm |
| Switch Time (Ton, Toff) (Max) | 120ns, 80ns |
| Channel Capacitance (CS(off), CD(off)) | - |
| Current - Leakage (IS(off)) (Max) | 100nA |
| Grade | - |
| Number of Circuits | 2 |
| Qualification | - |
TPW1221-QF2AR Datasheet dosyasına ulaşmak için tıklayınız.
