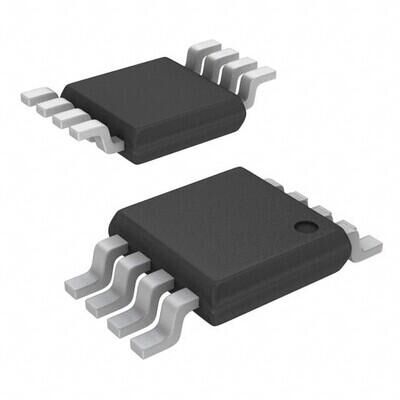

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Vishay Siliconix DG469EQ-T1-E3 SPDT Analog Switch Entegre Devre
DG469EQ-T1-E3
- Üretici
- Vishay Siliconix
- Kılıf / Paket
- —
Vishay Siliconix DG469EQ-T1-E3 SPDT Analog Switch Entegre Devre Hakkında
DG469EQ-T1-E3, Vishay Siliconix üretimi 1 devreli SPDT (2:1) analog anahtar entegresidir. Maksimum 6 Ohm iletim direnci, 12 V tek besleme veya ±4.5 V ~ ±15 V çift besleme aralığı ile çalışır. 8-MSOP (3.00 mm genişlik) SMD kılıftadır ve -40°C ile 125°C arasında kullanılabilir.
DG469EQ-T1-E3 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) kılıfta üretilmiştir. 1 Circuit IC Switch 2:1 6Ohm 8-MSOP
| Ürün Kodu | DG469EQ-T1-E3 |
| Packaging | Cut Tape (CT) |
| Switch Circuit | SPDT |
| Multiplexer/Demultiplexer Circuit | 2:1 |
| Number of Circuits | 1 |
| On-State Resistance (Max) | 6Ohm |
| Channel-to-Channel Matching (ΔRon) | 120mOhm |
| Voltage - Supply, Single (V+) | 12V |
| Voltage - Supply, Dual (V±) | ±4.5V ~ 15V |
| Switch Time (Ton, Toff) (Max) | 166ns, 108ns |
| -3db Bandwidth | - |
| Charge Injection | 58pC |
| Channel Capacitance (CS(off), CD(off)) | 37pF, 85pF |
| Current - Leakage (IS(off)) (Max) | 500pA |
| Crosstalk | -63dB @ 1MHz |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) |
| Supplier Device Package | 8-MSOP |
DG469EQ-T1-E3 Datasheet dosyasına ulaşmak için tıklayınız.
