Görseller temsilidir, tam özellikler için datasheet'e bakınız.

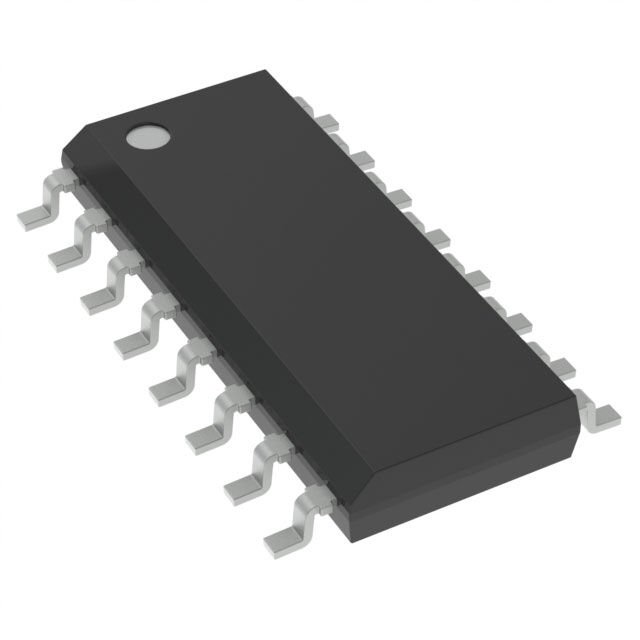

ST L6390D 16-SO Half-Bridge Gate Driver Entegre Devre
L6390D
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- L6390D
ST L6390D 16-SO Half-Bridge Gate Driver Entegre Devre Hakkında
STMicroelectronics L6390D, IGBT ve N-kanal MOSFET sürmek için half-bridge gate driver entegresidir. 600 V’a kadar high-side (bootstrap) desteği sunar ve 12.5V–20V besleme aralığında çalışır. SMD montaja uygun 16-SO pakettedir, tepe çıkış akımı source 290 mA ve sink 430 mA değerlerindedir.
L6390D IC GATE DRVR HALF-BRIDGE 16SO
| Ürün Kodu | L6390D |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 290mA, 430mA |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 1.1V, 1.9V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 75ns, 35ns |
| Supplier Device Package | 16-SO |
| Voltage - Supply | 12.5V ~ 20V |
Kaynaklar
Veri Sayfası
L6390D PDF
