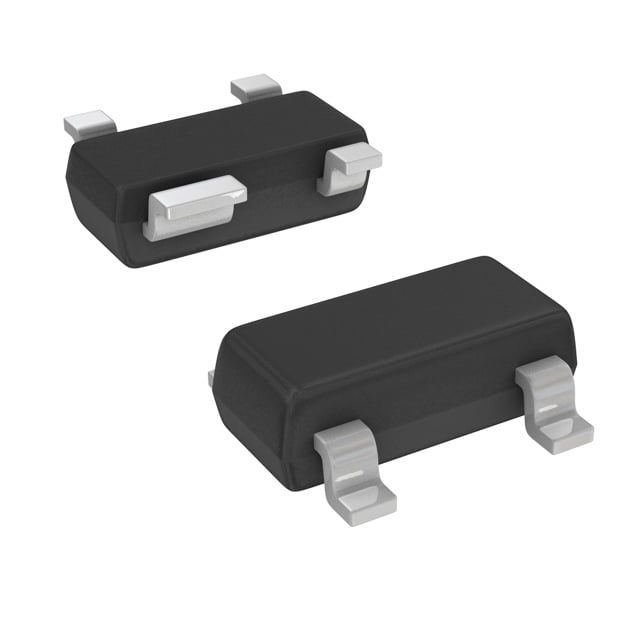

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
SR05-TP
- Kategori
- Kılıf / Paket
- SOT-143
- Açıklama
- TVS DIODE 5VWM 20VC SOT143
- Aile / Seri
- SR05
SR05-TP Hakkında
SR05-TP, M.C.C. Micro Commercial Components tarafından üretilen iki kanallı Zener tipi TVS diyottur. 5V reverse standoff voltajı ve 20V maksimum clamping voltajı ile güç hatları ve sinyal hatlarının elektrostatik deşarj (ESD) ve geçici voltaj tepe değerlerinden korunmasında kullanılır. 25A peak pulse akımı (8/20µs) ve 500W peak pulse gücü ile genel amaçlı koruma uygulamalarına uygundur. SOT-143 surface mount paketinde sunulan bileşen, -55°C ile 125°C işletme sıcaklık aralığında çalışabilir. 1MHz'de 6pF kapasitansi ile yüksek hızlı sinyal hatlarındaki kullanımda etkili bir çözüm sağlar.
Ürün Özellikleri
15 özellik
Applications
General Purpose
Capacitance @ Frequency
6pF @ 1MHz (Max)
Current - Peak Pulse (10/1000µs)
25A (8/20µs)
Mounting Type
Surface Mount
Operating Temperature
-55°C ~ 125°C (TJ)
Package / Case
TO-253-4, TO-253AA
Part Status
Active
Power - Peak Pulse
500W
Power Line Protection
Yes
Supplier Device Package
SOT-143
Type
Zener
Unidirectional Channels
2
Voltage - Breakdown (Min)
6V
Voltage - Clamping (Max) @ Ipp
20V
Voltage - Reverse Standoff (Typ)
5V (Max)
