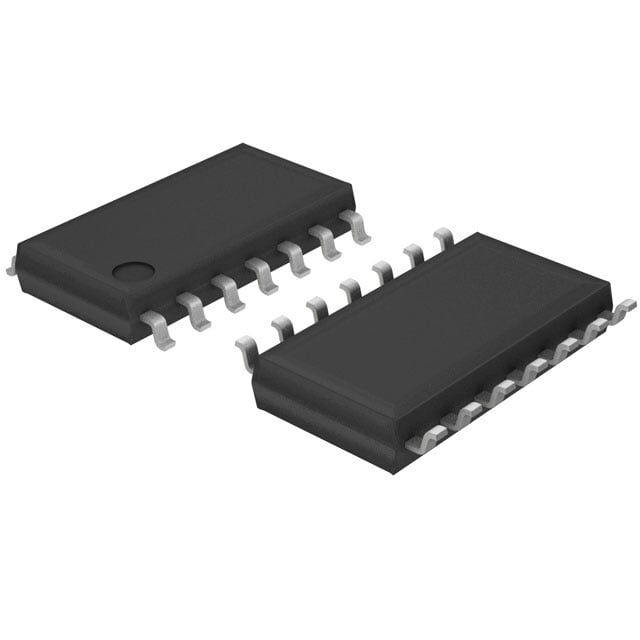

SN74LV00ANSR Texas Instruments 14-SO NAND Kapı Entegre Devre
SN74LV00ANSR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74LV00ANSR Texas Instruments 14-SO NAND Kapı Entegre Devre Hakkında
SN74LV00ANSR, Texas Instruments üretimi 14-SO (SMD) kılıfta 4 adet 2 girişli NAND kapı içeren lojik entegredir. 2V–5.5V besleme aralığında çalışır, tipik yayılma gecikmesi 7.5ns (@5V, 50pF) ve çıkış akımı 12mA seviyesindedir. Çalışma sıcaklık aralığı -40°C ile 85°C arasındadır.
SN74LV00ANSR IC GATE NAND 4CH 2-INP 14SOP
| Ürün Kodu | SN74LV00ANSR |
| Current - Output High, Low | 12mA, 12mA |
| Current - Quiescent (Max) | 20 µA |
| Features | - |
| Logic Level - High | 1.5V |
| Logic Level - Low | 0.5V |
| Logic Type | NAND Gate |
| Max Propagation Delay @ V, Max CL | 7.5ns @ 5V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Supplier Device Package | 14-SO |
| Voltage - Supply | 2V ~ 5.5V |
SN74LV00ANSR Datasheet dosyasına ulaşmak için tıklayınız.
