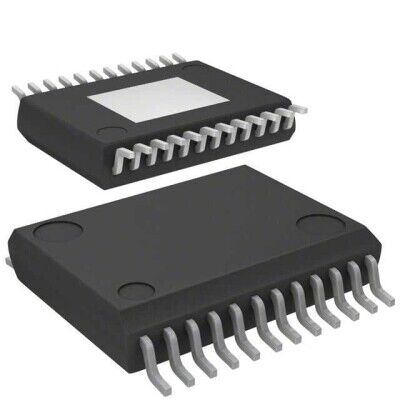

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
onsemi NCV7726DQBR2G 24-SSOP-EP Entegre Devre Hakkında
NCV7726DQBR2G, onsemi üretimi otomotiv sınıfı 12 adet yarım köprü (half-bridge) çıkışlı sürücü entegresidir. 5.5V-32V yük gerilimi aralığında çalışır; kanal başına 500mA, tepe 1.1A çıkış akımı destekler ve SPI/lojik arayüz ile kontrol edilir. Aşırı akım, aşırı sıcaklık, aşırı gerilim ve UVLO korumaları bulunur.
NCV7726DQBR2G AUTOMOTIVE DRIVER
| Ürün Kodu | NCV7726DQBR2G |
| Applications | DC Motors, General Purpose |
| Current - Output / Channel | 500mA |
| Current - Peak Output | 1.1A |
| Fault Protection | Over Current, Over Temperature, Over Voltage, UVLO |
| Features | Charge Pump |
| Interface | Logic, SPI |
| Load Type | Inductive |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Configuration | Half Bridge (12) |
| Part Status | Active |
| Rds On (Typ) | 850mOhm LS, 850mOhm HS |
| Supplier Device Package | 24-SSOP-EP |
| Technology | NMOS |
| Voltage - Load | 5.5V ~ 32V |
| Voltage - Supply | 3.15V ~ 5.25V |
NCV7726DQBR2G Datasheet dosyasına ulaşmak için tıklayınız.
