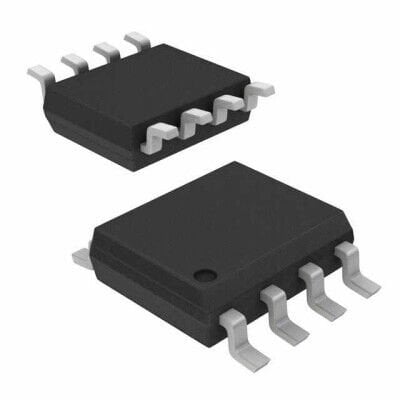

onsemi FAN7085M-GF085 High-Side Gate Driver 8-SOIC Entegre Devre
FAN7085M-GF085
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi FAN7085M-GF085 High-Side Gate Driver 8-SOIC Entegre Devre Hakkında
onsemi FAN7085M-GF085, IGBT ve N-kanal MOSFET sürmek için tek kanallı high-side gate driver entegresidir. 4.5V–20V besleme aralığında çalışır, 300V’a kadar bootstrap high-side gerilimini destekler ve 450mA source/sink tepe çıkış akımı sunar. 8-SOIC SMD pakettedir ve -40°C ile 150°C (TJ) çalışma sıcaklık aralığına sahiptir.
FAN7085M-GF085 IC GATE DRVR HIGH-SIDE 8SOIC
| Ürün Kodu | FAN7085M-GF085 |
| Channel Type | Single |
| Current - Peak Output (Source, Sink) | 450mA, 450mA |
| Driven Configuration | High-Side |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 300 V |
| Input Type | Inverting |
| Logic Voltage - VIL, VIH | - |
| Mounting Type | Surface Mount |
| Number of Drivers | 1 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 65ns, 25ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 4.5V ~ 20V |
FAN7085M-GF085 Datasheet dosyasına ulaşmak için tıklayınız.
