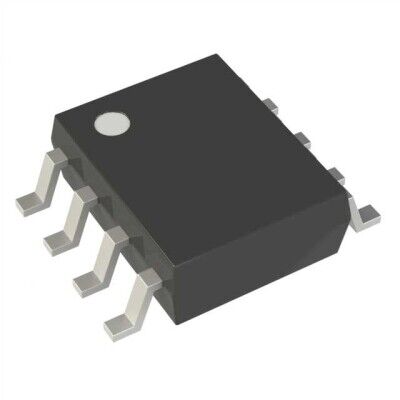

L6398DTR ST 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre
L6398DTR
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- L6398
L6398DTR ST 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre Hakkında
L6398DTR, STMicroelectronics üretimi 8-SOIC kılıfta yarım köprü gate sürücü entegresidir. IGBT ve N-kanal MOSFET sürmek için uygundur; 600 V’a kadar high-side bootstrap gerilimi ve 10-20 V besleme aralığı destekler. Tepe çıkış akımı source 290 mA, sink 430 mA olup çalışma sıcaklığı -40°C ile 150°C (TJ) arasındadır.
L6398DTR IC GATE DRVR HALF-BRIDGE 8SO
| Ürün Kodu | L6398DTR |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 290mA, 430mA |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Inverting, Non-Inverting |
| Logic Voltage - VIL, VIH | 1.1V, 1.9V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 75ns, 35ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 10V ~ 20V |
Kaynaklar
Veri Sayfası
L6398DTR PDF
