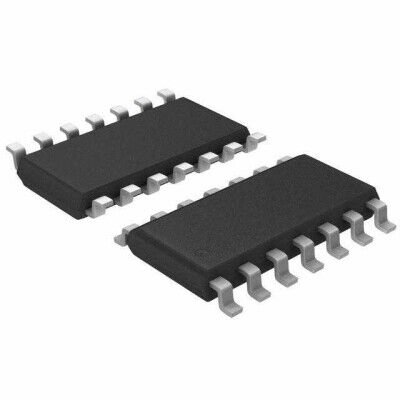

L6393D STMicroelectronics 14-SO Half-Bridge Gate Driver Entegre Devre
L6393D
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
L6393D STMicroelectronics 14-SO Half-Bridge Gate Driver Entegre Devre Hakkında
L6393D, IGBT ve N-kanal MOSFET sürmek için half-bridge kapı sürücü entegresidir. 10V–20V besleme aralığında çalışır ve bootstrap ile 600V’a kadar yüksek taraf gerilimini destekler. SMD montaja uygun 14-SO kılıftadır ve -40°C ile 125°C çalışma sıcaklığı aralığına sahiptir.
L6393D IC GATE DRVR HALF-BRIDGE 14SO
| Ürün Kodu | L6393D |
| Channel Type | Synchronous |
| Current - Peak Output (Source, Sink) | 290mA, 430mA |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 1.1V, 1.9V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 75ns, 35ns |
| Supplier Device Package | 14-SO |
| Voltage - Supply | 10V ~ 20V |
