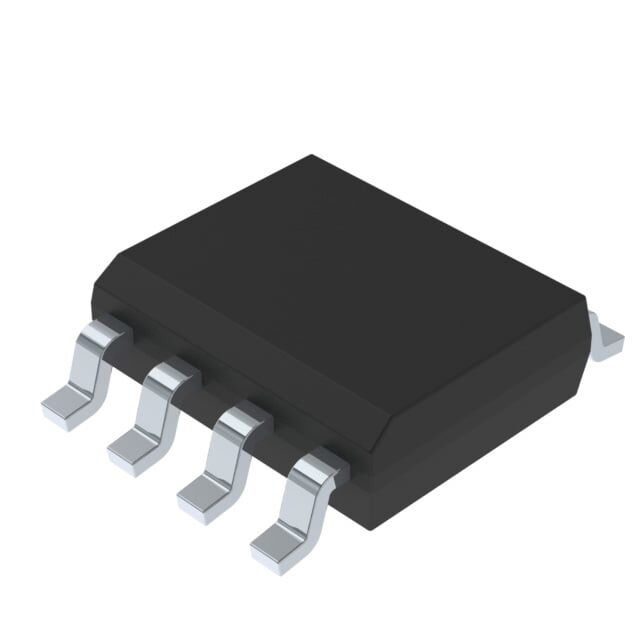

L6385ED STMicroelectronics 8-SOIC Half-Bridge Gate Driver Entegre Devre
L6385ED
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
L6385ED STMicroelectronics 8-SOIC Half-Bridge Gate Driver Entegre Devre Hakkında
STMicroelectronics L6385ED, half-bridge yapı için 2 sürücülü gate driver entegre devredir ve IGBT ile N-kanal MOSFET sürmek için uygundur. 600 V’a kadar high-side (bootstrap) gerilimi destekler, tepe çıkış akımı source 400 mA ve sink 650 mA’dır. SMD montaja uygun 8-SOIC pakettedir ve -40°C ile 150°C (TJ) aralığında çalışır.
L6385ED IC GATE DRVR HALF-BRIDGE 8SO
| Ürün Kodu | L6385ED |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 400mA, 650mA |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Inverting |
| Logic Voltage - VIL, VIH | 1.5V, 3.6V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 50ns, 30ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 17V (Max) |
