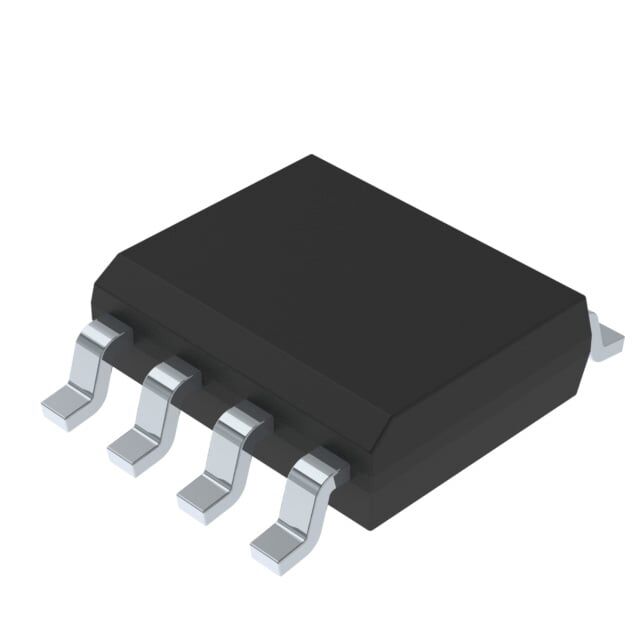

L6384ED STMicroelectronics 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre
L6384ED
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
L6384ED STMicroelectronics 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre Hakkında
L6384ED, STMicroelectronics üretimi 8-SOIC kılıfta yarım köprü (half-bridge) gate sürücü entegresidir. IGBT ve N-kanal MOSFET sürmek için uygundur; 600 V bootstrap yüksek taraf gerilimi ve 400 mA/650 mA tepe çıkış akımı (source/sink) sunar. 14.6–16.6 V besleme aralığında çalışır ve -45°C ile 125°C (TJ) sıcaklık aralığını destekler.
L6384ED IC GATE DRVR HALF-BRIDGE 8SO
| Ürün Kodu | L6384ED |
| Channel Type | Synchronous |
| Current - Peak Output (Source, Sink) | 400mA, 650mA |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Inverting |
| Logic Voltage - VIL, VIH | 1.5V, 3.6V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -45°C ~ 125°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 50ns, 30ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 14.6V ~ 16.6V |
