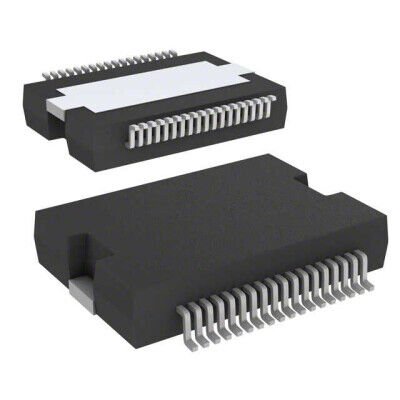

L6206PD PowerSO-36 Motor Sürücü Entegre Devre
L6206PD
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
L6206PD PowerSO-36 Motor Sürücü Entegre Devre Hakkında
STMicroelectronics L6206PD, PowerSO-36 kılıfta yüzey montaj motor sürücü entegresidir. 8V-52V besleme aralığında çalışır, 4 adet half-bridge çıkış yapısına sahiptir; kanal başına 2.8A ve 5.6A tepe akım destekler. Akım sınırlama, aşırı sıcaklık ve UVLO korumaları bulunur.
L6206PD IC MOTOR DRIVER PAR 36POWERSO
| Ürün Kodu | L6206PD |
| Applications | DC Motors, Stepper Motors, Voltage Regulators |
| Current - Output / Channel | 2.8A |
| Current - Peak Output | 5.6A |
| Fault Protection | Current Limiting, Over Temperature, UVLO |
| Features | Bootstrap Circuit |
| Interface | Logic |
| Load Type | Inductive |
| Mounting Type | Surface Mount |
| Operating Temperature | -25°C ~ 125°C (TJ) |
| Output Configuration | Half Bridge (4) |
| Part Status | Active |
| Rds On (Typ) | 300mOhm |
| Supplier Device Package | PowerSO-36 |
| Technology | BCDMOS |
| Voltage - Load | 8V ~ 52V |
| Voltage - Supply | 8V ~ 52V |
