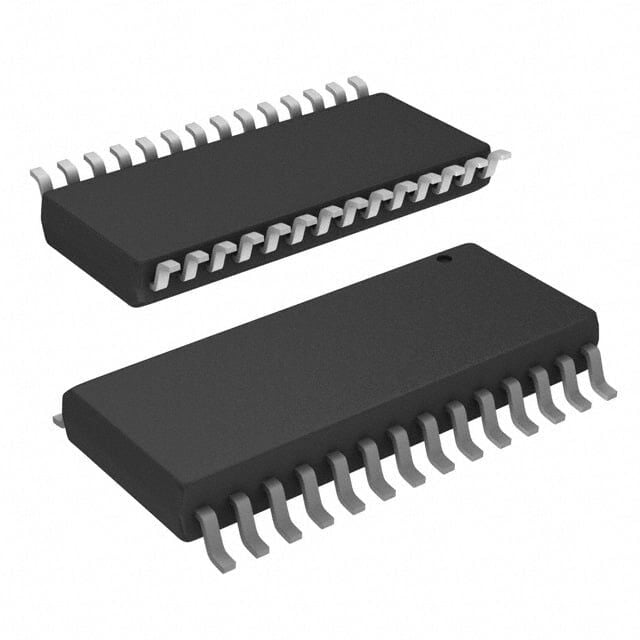

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Infineon IR2131SPBF 600V Half-Bridge Gate Driver Entegre Devre
IR2131SPBF
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- IR2131
Infineon IR2131SPBF 600V Half-Bridge Gate Driver Entegre Devre Hakkında
Infineon IR2131SPBF, IGBT ve N-kanal MOSFET sürmek için half-bridge gate driver entegresidir. 600 V bootstrap yüksek taraf gerilimi, 10-20 V besleme aralığı ve 250 mA/500 mA tepe çıkış akımı (source/sink) sunar. 28-SOIC SMD pakette, -40°C ile 150°C çalışma sıcaklığı aralığına sahiptir.
IR2131SPBF IC GATE DRVR HALF-BRIDGE 28SOIC
| Ürün Kodu | IR2131SPBF |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 250mA, 500mA |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.2V |
| Mounting Type | Surface Mount |
| Number of Drivers | 6 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 80ns, 40ns |
| Supplier Device Package | 28-SOIC |
| Voltage - Supply | 10V ~ 20V |
