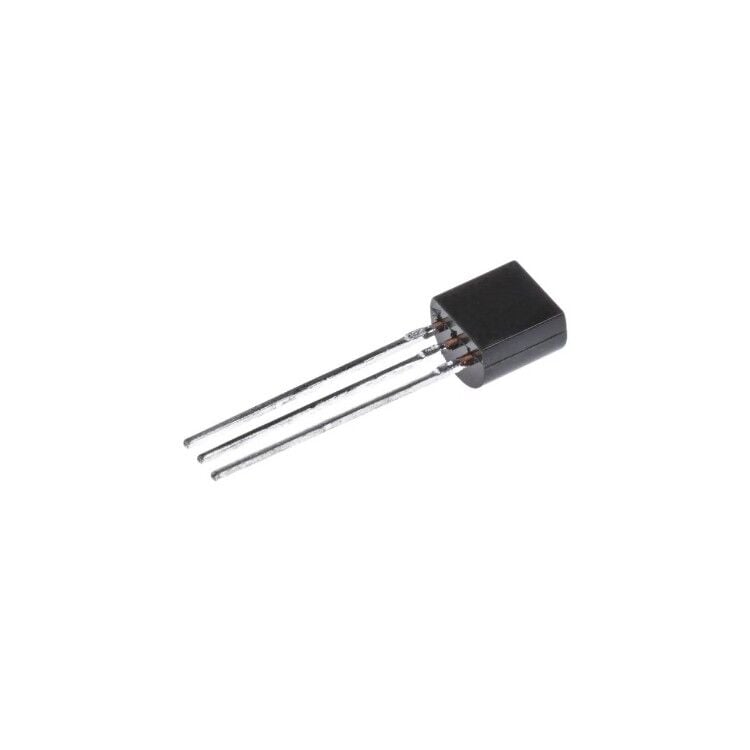

BC547 NPN 0.1A (100mA) 45V TO-92 BJT Transistör Hakkında
BC547, düşük akımlı anahtarlama ve küçük sinyal yükseltme devrelerinde kullanılan genel amaçlı bir NPN bipolar transistördür (BJT). Üç bacaklı TO-92 kılıfı, delikli PCB montajına ve breadboard üzerinde prototiplemeye uygundur. LED anahtarlama, sensör çıkışlarının işlenmesi ve basit ses ön yükselteçleri gibi uygulamalarda kullanılabilir.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Parça kodu | BC547 |
| Transistör tipi | NPN BJT |
| Kılıf | TO-92, 3 bacak |
| Montaj tipi | Delik montaj (THT) |
| Maks. kolektör-emetör gerilimi (VCEO) | 45 V |
| Maks. DC kolektör akımı (IC) | 100 mA (0,1 A) |
| Maks. kolektör-baz gerilimi (VCBO) | 50 V |
| Maks. emetör-baz gerilimi (VEBO) | 6 V |

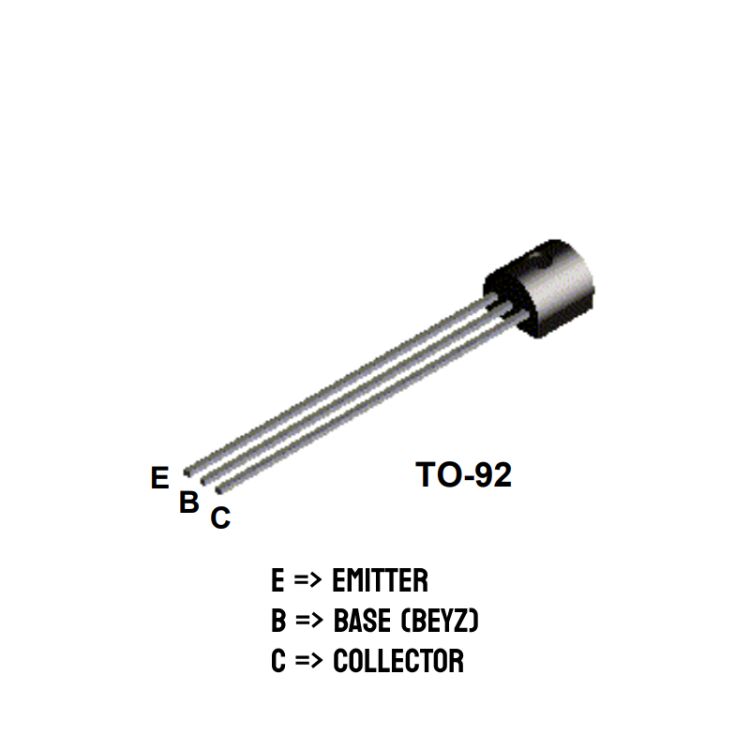

Bacak dizilimi — onsemi TO-92 kılıfında pin 1 kolektör (C), pin 2 baz (B), pin 3 emetördür (E). Montajdan önce elinizdeki parçanın üretici datasheet’ini kontrol edin.
BC547A, BC547B ve BC547C arasındaki fark akım kazancı (hFE) grubudur. onsemi datasheet’inde 2 mA kolektör akımı ve 5 V kolektör-emetör geriliminde kazanç aralıkları A için 110–220, B için 200–450, C için 420–800 olarak belirtilir. Devre belirli bir kazanç grubu gerektiriyorsa parça üzerindeki son harfi kontrol edin.
Tasarım notu — 45 V ve 100 mA ayrı mutlak maksimum değerlerdir. Bu değerler aynı anda kullanılabilecek bir çalışma noktası değildir.
