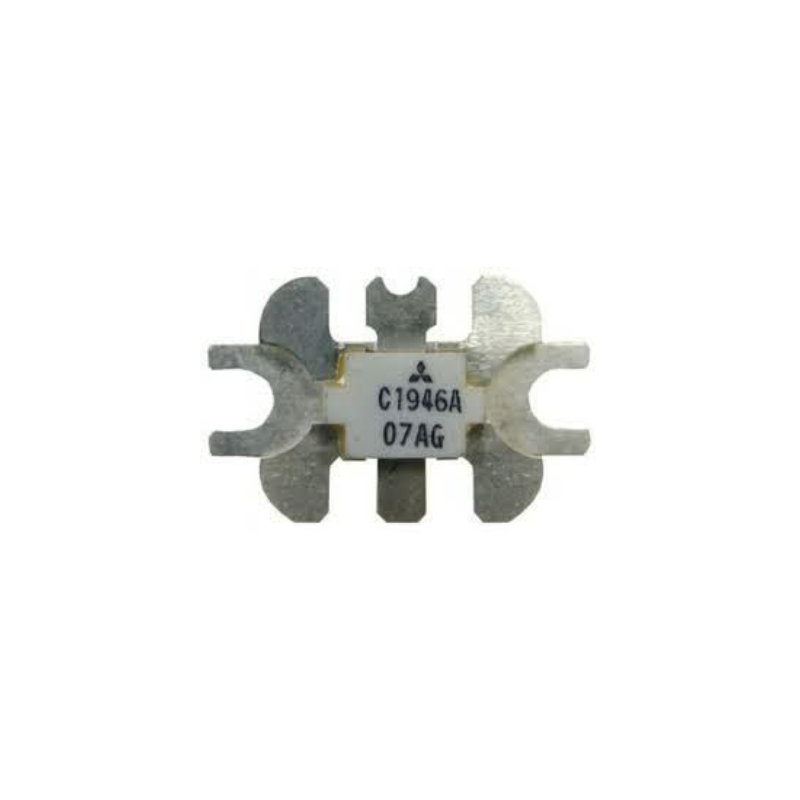

2SC1946A (2SC1946, C1946A) 7A 17V 50W XM24 RF Power Transistör

FE49167

Üretici
—
Kategori
—
Kılıf / Paket
—
Listeme kaydet

2SC1946A (2SC1946, C1946A) 7A 17V 50W XM24 RF Power Transistör Hakkında

2SC1946A, silikon yapılı NPN bipolar jonksiyon transistördür (BJT). Düşük kolektör-emiter gerilim seviyelerinde yüksek akım anahtarlama ve RF uygulamaları için tasarlanmıştır.

Maksimum 7A kolektör akımı ve 50W kolektör güç dağılımı değeri ile akım yoğun uygulamalarda kullanılabilir. 17V Vce ve 35V Vcb sınırları düşük gerilimli devreler için belirleyicidir.

200 MHz geçiş frekansı (ft), transistörün yüksek frekanslı çalışma kabiliyetini gösterir. Minimum hFE = 20 akım kazancı ile sürücü tasarımında baz akımı hesapları buna göre yapılmalıdır.

175°C maksimum jonksiyon sıcaklığı, uygun soğutma koşullarında yüksek sıcaklık toleransı sağlar. Ürün XM24 paket yapısındadır.


Ürün Kodu 2SC1946A
Transistör Tipi BJT – NPN
Yapı Malzemesi Silicon (Si)
Maks. Kolektör Güç Dağılımı (Pc) 50 W
Maks. Kolektör-Base Gerilimi (Vcb) 35 V
Maks. Kolektör-Emiter Gerilimi (Vce) 17 V
Maks. Emiter-Base Gerilimi (Veb) 4 V
Maks. Kolektör Akımı (Ic) 7 A
Maks. Jonksiyon Sıcaklığı (Tj) 175 °C
Geçiş Frekansı (ft) 200 MHz
Minimum Akım Kazancı (hFE) 20
Paket Tipi XM24

2SC1946A (2SC1946, C1946A) 7A 17V 50W XM24 RF Power Transistör

2.700,00 ₺ KDV dahil
