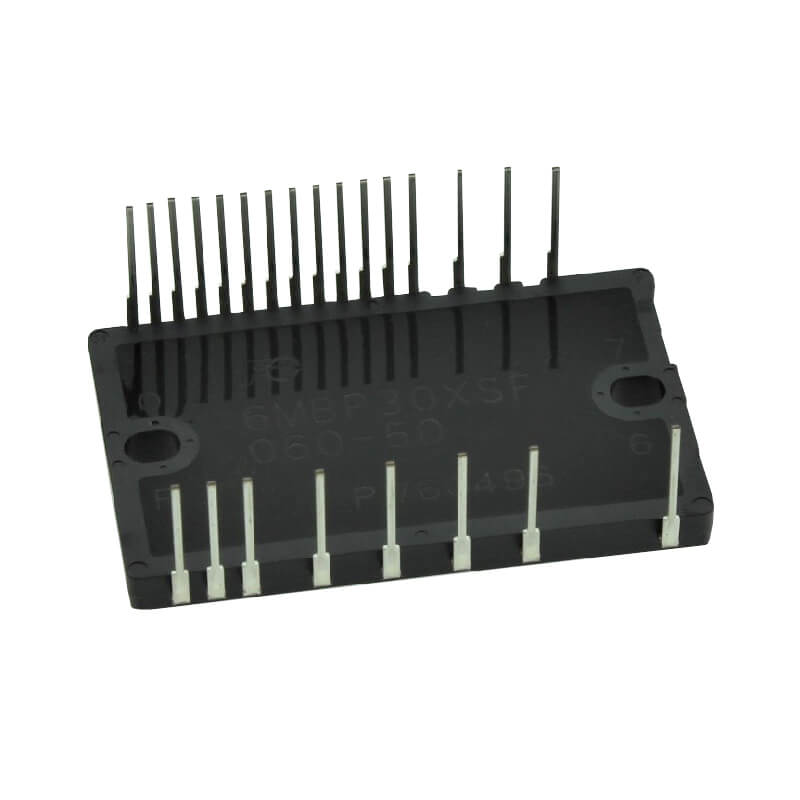

6MBP30XSF060-50 600V 30A 3 Faz IGBT IPM Modül
FE48734
- Üretici
- Fuji Electric
- Kategori
- Kılıf / Paket
- —
6MBP30XSF060-50 600V 30A 3 Faz IGBT IPM Modül Hakkında
6MBP30XSF060-50, Fuji Electric’in X-Series Intelligent Power Module (IPM) ailesine ait, 600V / 30A sınıfında entegre sürücülü 3 faz inverter modülüdür. Küçük ve orta güçlü AC motor sürücüler için tasarlanmıştır.
Modül içerisinde:
-
6 adet IGBT (3 faz köprü yapı)
-
6 adet serbest dolaşım diyotu (FWD)
-
Dahili HVIC ve LVIC sürücüler
-
Dahili bootstrap diyotları
-
Kısa devre koruması (Low-side OC)
-
Düşük gerilim koruması (UV)
-
Aşırı sıcaklık koruması (OH)
-
Hata çıkışı (VFO – open drain)
-
Analog sıcaklık sensörü çıkışı (TEMP)
bulunmaktadır. Giriş arayüzü TTL (3.3V / 5V) aktif yüksek lojik seviyededir
| Teknik Özellik | Değer |
|---|---|
| Model | 6MBP30XSF060-50 |
| Seri | Fuji X Series IPM |
| IGBT Yapısı | 3 Faz 6 IGBT + 6 FWD |
| Maksimum Gerilim (VCES) | 600 V |
| Nominal Akım | 30 A |
| Tepe Akım | 60 A |
| Gate Besleme | 15 V (13.5–16.5V) |
| PWM Frekansı | ≤20 kHz |
| Koruma | OC, UV, Overheat, Fault Output |
| Sıcaklık Sensörü | Analog TEMP çıkışı |
| İzolasyon | AC 1500 Vrms |
