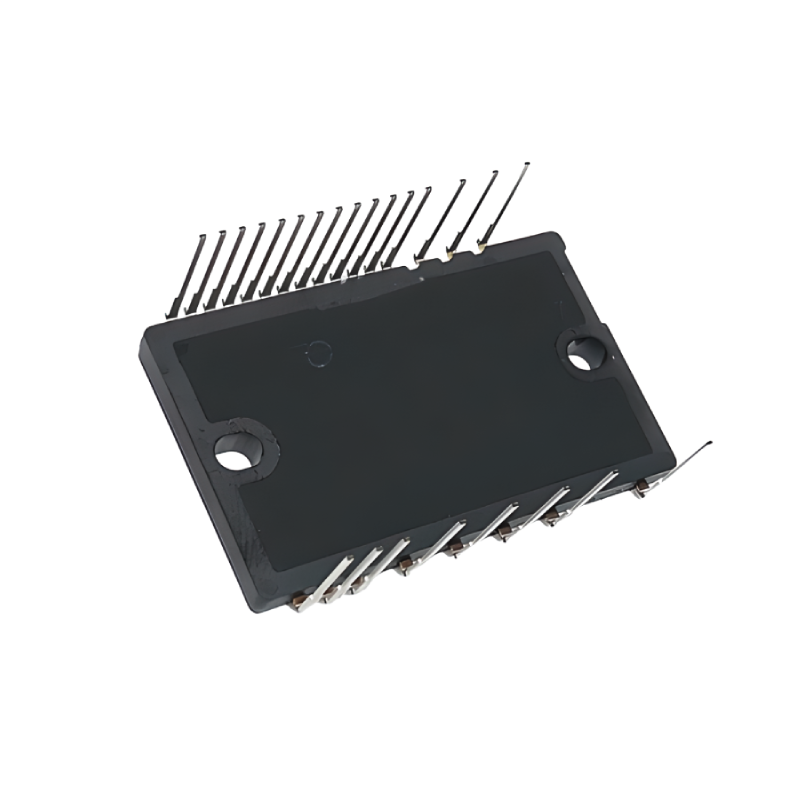

6MBP30VSC060-50 600V 30A 3 Faz IPM IGBT Modül
FE48753
- Üretici
- Fuji Electric
- Kategori
- Kılıf / Paket
- —
6MBP30VSC060-50 600V 30A 3 Faz IPM IGBT Modül Hakkında
6MBP30VSC060-50 Fuji Electric IPM Modül, 600V gerilim dayanımı ve 30A akım kapasitesi ile tasarlanmış entegre 3 faz IGBT inverter güç modülüdür
| Teknik Özellik | Değer |
|---|---|
| Model | 6MBP30VSC060-50 |
| Seri | Fuji V Series IPM |
| Yapı | 3 Faz IGBT Inverter + Gate Driver + Koruma |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| DC Bus Gerilimi | 450 V (Surge 500V) |
| Sürekli Kolektör Akımı (IC) | 30 A (@25°C) |
| Tepe Akım (ICP) | 90 A (VCC ≥15V) |
| Allowable RMS Çıkış Akımı | 18 Arms (önerilen koşullarda) |
| VCE(sat) | Typ. 1.44 V (@30A, 25°C) |
| Gate Sürüş Beslemesi | 13.5 – 16.5 V |
| PWM Frekansı | Max 20 kHz |
| Switching Süresi (ton / toff) | Typ. 1.28 µs / 1.33 µs |
| Koruma Fonksiyonları | Short Circuit, Under Voltage, Over Temperature, Fault Output |
| Overcurrent Trip Referansı | Typ. 0.48 V (VIS ref) |
| Sıcaklık Sensörü | Analog TEMP çıkışı |
| İzolasyon Dayanımı | AC 1500 Vrms / 1 dk |
| Termal Direnç (IGBT) | 1.56 °C/W |
| Ağırlık | 9.3 g |
