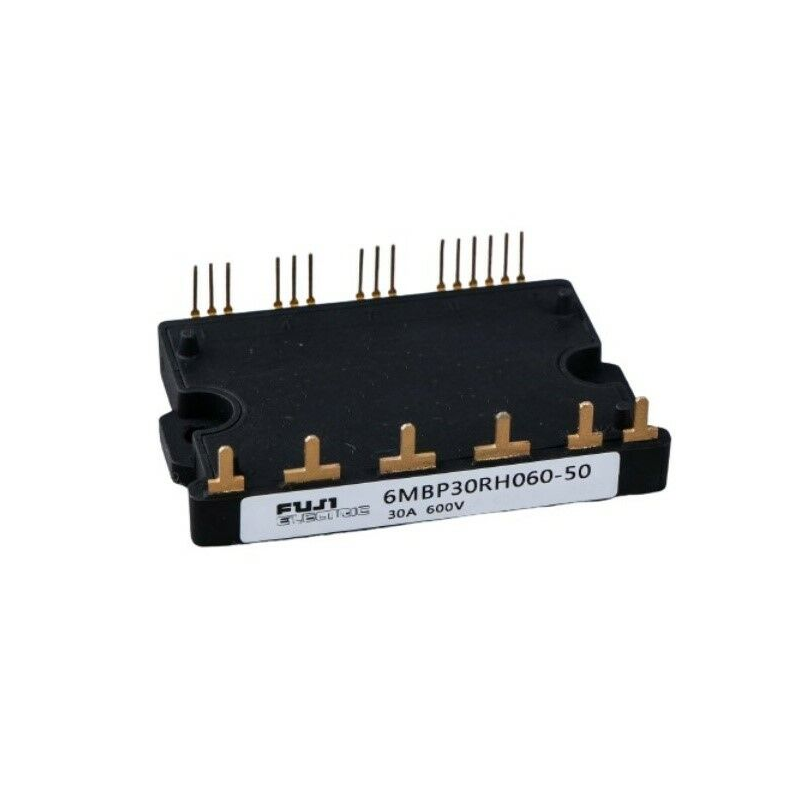

6MBP30RH060-50 600V 30A 3 Faz IPM IGBT Modül
FE48757
- Üretici
- Fuji Electric
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- 6MBP30RH060
6MBP30RH060-50 600V 30A 3 Faz IPM IGBT Modül Hakkında
6MBP30RH060-50 Fuji Electric R Series IPM, 600V gerilim dayanımı ve 30A akım kapasitesi ile tasarlanmış entegre 3 faz akıllı IGBT inverter modülüdür.
| Teknik Özellik | Değer |
|---|---|
| Model | 6MBP30RH060-50 |
| Seri | Fuji R Series IPM |
| Yapı | 3 Faz 6 IGBT + FWD + Dahili Pre-Driver |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| DC Bus Gerilimi | 450 V (Surge 500V) |
| Sürekli Kolektör Akımı (IC) | 30 A |
| Tepe Akım (ICP) | 60 A (1ms) |
| Maksimum Güç Dağılımı (Pc) | 85 W (tek transistor) |
| VCE(sat) | Max 2.7 V (@30A) |
| FWD Forward Voltage | Max 3.5 V (@30A) |
| Gate Besleme (VCC) | 13.5 – 16.5 V (Typ. 15V) |
| PWM Frekansı | 1 – 20 kHz |
| Overcurrent Koruma Seviyesi | Typ. 54 A |
| Undervoltage Koruma | Typ. 11.0 – 12.5 V |
| IGBT Aşırı Isı Koruma | 150°C (Tipik) |
| Alarm Çıkışı | Open Collector ALM (1–2ms hold) |
| İzolasyon Dayanımı | AC 2500 V / 1 dk |
| Çalışma Sıcaklığı (Case) | -20°C ~ +100°C |
| Ağırlık | 50 g |
