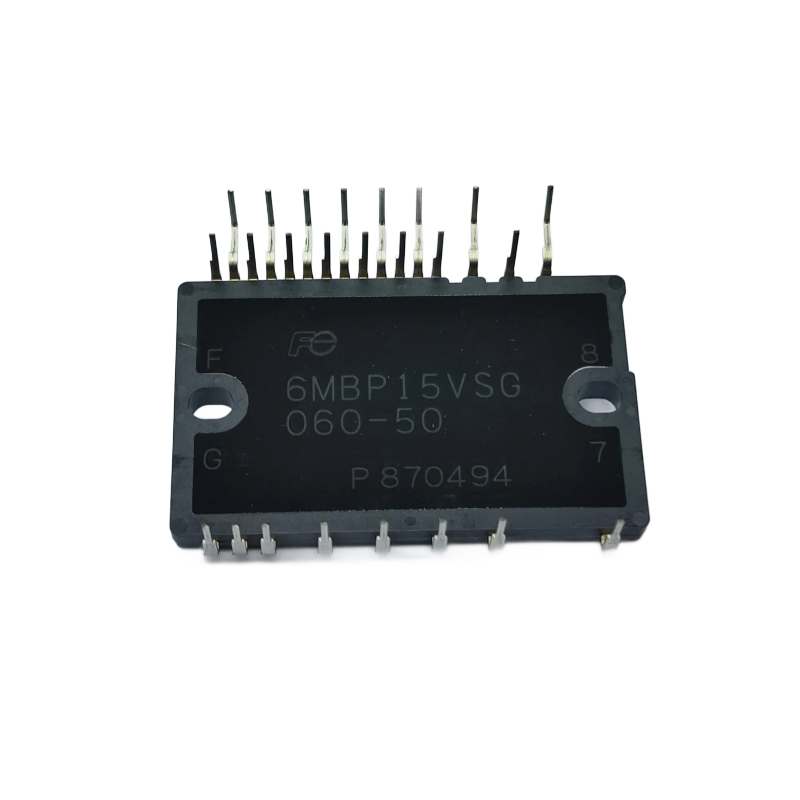

6MBP15VSG060-50 (6MBP15VSG 060-50) 600V 15A 3 Faz IPM IGBT Modül
FE48750
- Üretici
- Fuji Electric
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- 6MBP15VSG
6MBP15VSG060-50 (6MBP15VSG 060-50) 600V 15A 3 Faz IPM IGBT Modül Hakkında
6MBP15VSG060-50 Fuji Electric IPM Modül, 600V gerilim dayanımı ve 15A akım kapasitesi ile tasarlanmış entegre 3 faz IGBT inverter güç modülüdür
Bu modül özellikle beyaz eşya inverter kartı tamir ve üretim uygulamalarında sık tercih edilir. Kompakt yapısı sayesinde PCB alanını minimize ederken sistem güvenliğini artırır.
Bu modül özellikle beyaz eşya inverter kartı tamir ve üretim uygulamalarında sık tercih edilir. Kompakt yapısı sayesinde PCB alanını minimize ederken sistem güvenliğini artırır.
| Teknik Özellik | Değer |
|---|---|
| Model | 6MBP15VSG060-50 |
| Seri | Fuji V Series IPM |
| Yapı | 3 Faz IGBT Inverter + Gate Driver + Koruma |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| DC Bus Gerilimi | 450 V (Surge 500V) |
| Sürekli Kolektör Akımı (IC) | 15 A (@25°C) |
| Tepe Akım (ICP) | 45 A (VCC≥15V) |
| VCE(sat) | Typ. 1.50 V (@15A, 25°C) |
| Gate Sürüş Beslemesi | 13.5 – 16.5 V |
| PWM Frekansı | Max 20 kHz |
| Allowable RMS Çıkış Akımı | 8 Arms (önerilen çalışma koşulu) |
| Koruma Fonksiyonları | Short Circuit, Over Current, Under Voltage, Fault Output |
| Sıcaklık Sensörü | Analog TEMP çıkışı |
| Giriş Arayüzü | TTL (3.3V / 5V) Active High |
| İzolasyon Dayanımı | AC 1500 Vrms / 1 dk |
| Termal Direnç (IGBT) | 2.64 °C/W |
| Ağırlık | 9.3 g |
