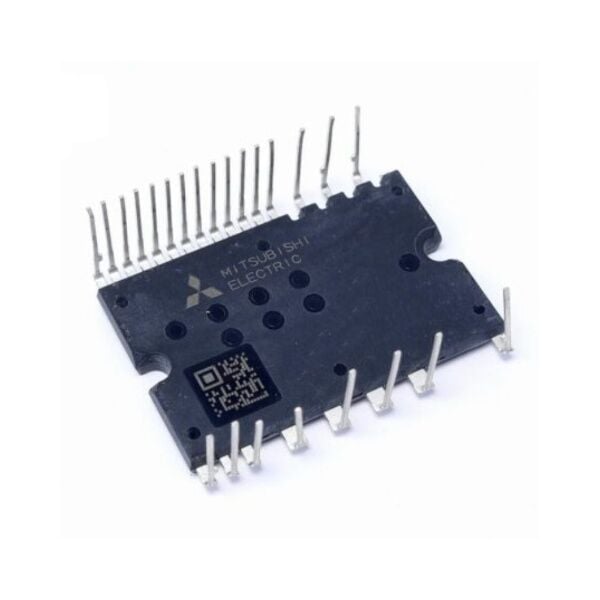

PSS30S92F6-AG 30A 600V IPM IGBT Modül Hakkında
PSS30S92F6-AG, Mitsubishi Electric’in DIPIPM™ (Dual In-Line Package Intelligent Power Module) serisine ait, 3 fazlı DC/AC inverter uygulamaları için geliştirilmiş yüksek akım kapasiteli bir akıllı güç modülüdür. Modül içerisinde 600V / 30A CSTBT™ IGBT’ler, entegre gate sürücüler, bootstrap diyotları (akım sınırlama dirençli) ve koruma devreleri tek pakette sunulur.
Bu F6 varyantı, dahili analog sıcaklık çıkışı (VOT) özelliğine sahiptir. Böylece modülün LVIC sıcaklığı harici ADC üzerinden izlenebilir. Dahili aşırı akım (SC – N-side), düşük gerilim kilitleme (UV) ve fault çıkışı (FO) ile sistem güvenliği artırılır. AC 100–240Vrms (DC ≤400V) sınıfı düşük–orta güçlü motor sürücüleri, inverterler ve endüstriyel uygulamalar için uygundur.
| Model | PSS30S92F6-AG |
| Ürün Tipi | DIPIPM™ Akıllı Güç Modülü |
| Inverter Yapısı | 3 Fazlı DC/AC İnverter |
| IGBT Teknolojisi | CSTBT™ |
| IGBT Blokaj Gerilimi | 600 V |
| Faz Akımı | 30 A (TC=25°C) |
| Tepe Akımı | 60 A (< 1 ms) |
| DC Bus Gerilimi | ≤ 400 V DC |
| Kontrol Beslemesi (VD / VDB) | 13.5 – 16.5 V / 13 – 18.5 V |
| Giriş Lojik Seviyesi | 3.3V / 5V (Schmitt Trigger, High Active) |
| Maks. PWM Frekansı | 20 kHz |
| Dahili Koruma | Aşırı Akım (SC), UV, Fault Output |
| Sıcaklık İzleme | Analog Sıcaklık Çıkışı (VOT) |
| İzolasyon Dayanımı | 1500 Vrms / 1 dk |
| Çalışma Sıcaklığı (Tc) | -30°C ~ +100°C |
| Paket Tipi | DIPIPM – İzoleli, Transfer Molding |
