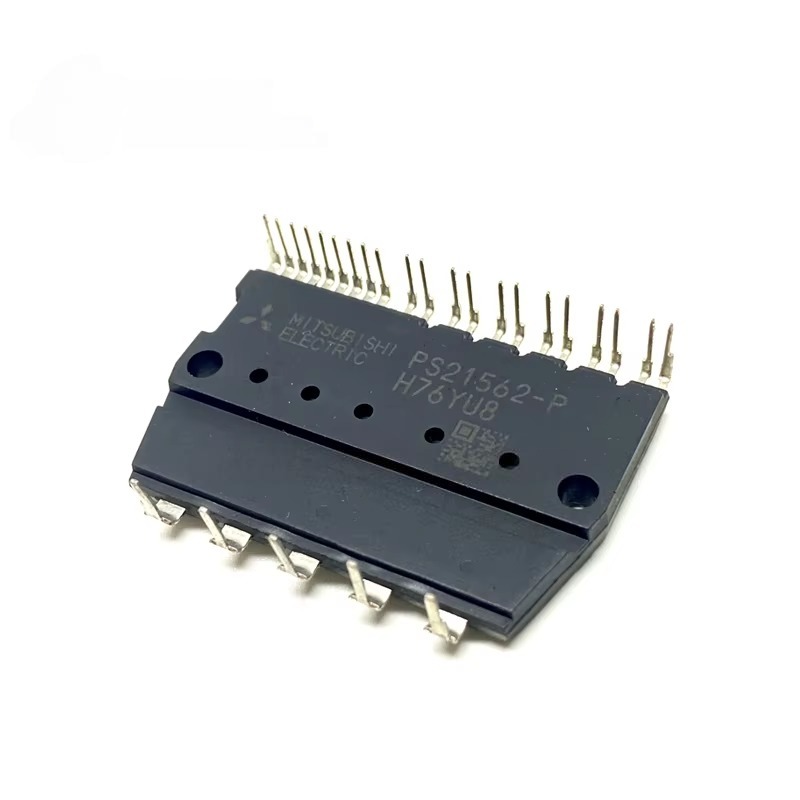

PS21562-P 600V 5A 3 Faz IGBT IPM Modül Hakkında
PS21562-P, Mitsubishi tarafından geliÅtirilen, 600V sınıfında 5A kapasiteli entegre bir DIP-IPM (Intelligent Power Module)âdür. Küçük güçte 3 faz AC motor sürücü uygulamaları için tasarlanmıÅtır.
Modül içerisinde:
-
6 adet IGBT (3 faz köprü yapı)
-
Dahili yüksek taraf HVIC sürücüler
-
DüÅük taraf sürücü devresi
-
Kısa devre koruması (Lower-arm SC)
-
DüÅük gerilim koruması (UV)
-
Açık drençli hata çıkıÅı (FO)
-
3V / 5V CMOS/TTL uyumlu giriÅ
bulunmaktadır.
AC 100Vâ200V inverter motor kontrolü için idealdir. Dahili yüksek hızlı seviye kaydırma (level shifting) sayesinde mikrodenetleyiciye doÄrudan baÄlanabilir (opto-coupler gerektirmez).
| Teknik Ãzellik | DeÄer |
|---|---|
| Model | PS21562-P |
| Ãrün Tipi | DIP Intelligent Power Module (IPM) |
| Yapı | 3 Faz 6 IGBT Köprü |
| DC Bus Maksimum (VCC) | 450 V |
| Kolektör-Emiter Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | 5 A |
| Tepe Kolektör Akımı (ICP) | 10 A (<1ms) |
| Kolektör Güç Kaybı (PC) | 16.7 W (her çip) |
| Junction SıcaklıÄı (Tj) | -20°C ~ +125°C |
| Sürücü Besleme Voltajı (VD, VDB) | 13.5V ~ 16.5V |
| PWM GiriÅ Seviyesi | 3V / 5V CMOS/TTL (High Active) |
| Ä°zolasyon Gerilimi | 2500 Vrms (1 dakika) |
| Paket Tipi | Transfer Mold, Ä°zoleli DIP |
