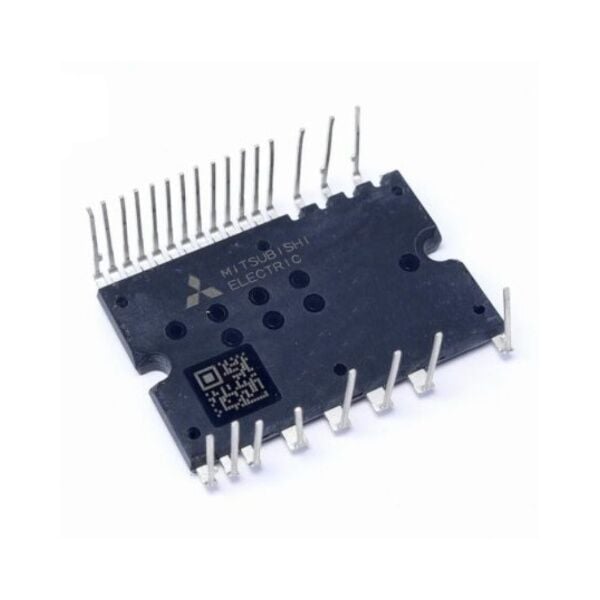

PSS30S92E6-AG 30A 600V IPM IGBT Modül
FE48603
- Üretici
- Mitsubishi
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- PSS30S92E6
PSS30S92E6-AG 30A 600V IPM IGBT Modül Hakkında
PSS30S92E6-AG, Mitsubishi Electric’in DIPIPM™ (Dual In-Line Package Intelligent Power Module) serisine ait, 3 fazlı DC/AC invertör tasarımları için geliştirilmiş yüksek akım kapasiteli akıllı güç modülüdür. Modül içindeki 600V / 30A CSTBT™ IGBT’ler, entegre gate sürücüler, bootstrap diyotları ve koruma devreleri tek pakette sunulur.
E6 varyantı, dahili ısı izleme fonksiyonuna sahip değildir (VOT yok). Bunun yerine daha sade bir kontrol yapısı sunar. Dahili aşırı akım (SC – N-side), düşük gerilim kilitleme (UV) ve fault çıkışı (FO) ile sistem güvenliği artırılır. AC 100–240Vrms (DC ≤400V) sınıfı orta-yüksek güçlü motor sürücüleri, inverterler ve endüstriyel uygulamalar için uygundur.
| Model | PSS30S92E6-AG |
| Ürün Tipi | DIPIPM™ Akıllı Güç Modülü |
| Inverter Yapısı | 3 Fazlı DC/AC İnverter |
| IGBT Teknolojisi | CSTBT™ |
| Blokaj Gerilimi | 600 V |
| Faz Akımı | 30 A (TC=25°C) |
| Tepe Akımı | 60 A (< 1 ms) |
| DC Bus Gerilimi | ≤ 400 V DC |
| Kontrol Beslemesi (VD/VDB) | 13.5 – 16.5 V / 13 – 18.5 V |
| Giriş Lojik Seviyesi | 3.3V / 5V (Schmitt Trigger, High Active) |
| Maks. PWM Frekansı | 20 kHz |
| Dahili Koruma | Aşırı Akım (SC), UV, Fault Output |
| Sıcaklık İzleme | Yok (Analog çıkış yok) |
| İzolasyon Dayanımı | 1500 Vrms / 1 dk |
| Çalışma Sıcaklığı (Tc) | -30°C ~ +100°C |
| Paket Tipi | DIPIPM – İzoleli, Transfer Molding |
